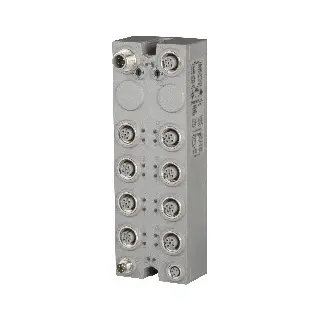

X67DO9332.L12

Informasi Dasar

Modul X67DO9332.L12 adalah modul output digital dengan 8 kanal yang dirancang untuk aplikasi industri. Setiap output mampu menangani arus hingga 2 A, dengan total arus nominal sebesar 8 A. Modul ini dilengkapi sakelar pengaturan nomor node untuk menetapkan alamat X2X Link, memungkinkan konfigurasi mesin modular dengan alamat tetap yang independen dari urutan modul sebelumnya. Semua kanal memiliki diagnostik saluran tunggal dan menyediakan informasi status yang lengkap. Modul ini dapat menggantikan distributor pasif secara 1:1, dengan proteksi IP67 untuk penggunaan di lingkungan industri yang menuntut.

Informasi Teknis

• Tipe Modul: I/O module – 8 digital outputs 24 VDC

• Koneksi:

  • X2X Link: M12, B-coded

  • Output: 8x M12, A-coded

  • I/O power supply: M8, 4-pin

• Konsumsi Daya: Internal I/O 1,7 W; X2X Link 0,75 W

• Tegangan Kerja: 24 VDC (18–30 VDC)

• Proteksi: Reverse polarity protection, proteksi beban induktif, thermal shutdown saat overcurrent/short circuit

• Kapasitas Output:

  • Arus nominal per kanal: 2 A

  • Total arus nominal: 8 A

  • Waktu switching: ON <250 µs, OFF <270 µs

  • Frekuensi switching beban resistif: max. 100 Hz

  • Tegangan sisa pada 2 A: <0,5 V

• Daya Aktuator: Max. 12 W (total arus 0,5 A)

• Isolasi Listrik: Kanal terisolasi dari bus, antar kanal tidak terisolasi

• Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA IIA T5 Gc), UL (cULus E115267), HazLoc (Class I, Div 2, Groups ABCD, T5), KC

• Lingkungan Operasional:

  • Suhu operasi: -25 hingga 60°C

  • Penyimpanan/transport: -40 hingga 85°C

  • Ketinggian: hingga 2000 m tanpa pembatasan, di atasnya penurunan suhu 0,5°C/100 m

  • IP67

• Dimensi & Berat: Lebar 53 mm, tinggi 155 mm, kedalaman 42 mm, berat 330 g

• Torsi Pengencangan: M8 max. 0,4 Nm; M12 max. 0,6 Nm
