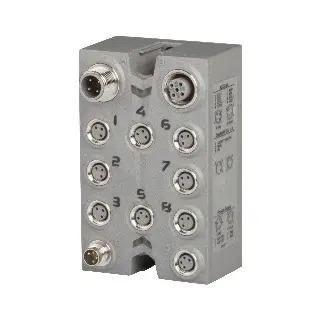

X67DO1332
Informasi Dasar
B&R X67DO1332 adalah modul output digital 24 VDC dengan 8 kanal berjenis current-sourcing FET, dirancang untuk aplikasi industri dengan proteksi IP67. Modul ini memiliki kemampuan diagnostik per kanal untuk deteksi hubung singkat atau overload, waktu siklus sangat singkat, serta perlindungan internal untuk beban induktif. Setiap kanal dilengkapi proteksi hubung singkat dan pemutusan termal otomatis.
Informasi Teknis
Jumlah Output: 8 kanal (dibagi 2 grup, masing-masing 4 kanal)
Tegangan Nominal: 24 VDC (rentang 18–30 VDC)
Arus Nominal per Output: 2 A
Total Arus Nominal Modul: 8 A (maks. 4 A per grup dengan faktor keserentakan 50%)
Perlindungan Output: Proteksi hubung singkat, shutdown termal, proteksi beban induktif, proteksi polaritas terbalik
Kecepatan Switching:
ON: <250 µs
OFF: <270 µs
Beban resistif: maks. 100 Hz
Tegangan Rem Beban Induktif: 50 VDC
Koneksi:
X2X Link: M12 B-coded
Output: 8x M8 3-pin
Supply I/O: M8 4-pin
Konsumsi Daya Internal: 2 W (I/O), 0.75 W (X2X Link)
Daya Aktuator: Maks. 12 W, arus total 0.5 A, drop tegangan proteksi hubung singkat 2 V pada 500 mA
Isolasi: Kanal terisolasi dari bus, tidak terisolasi antar kanal
Dimensi: 53 x 85 x 42 mm, berat 180 g
Torsi Pengencangan: M8 maks. 0.4 Nm, M12 maks. 0.6 Nm
Sertifikasi: CE, UKCA, ATEX Zone 2, UL cULus, HazLoc Class I Div 2, KC
Suhu Operasional: -25 hingga 60°C (derating di atas 2000 m)
