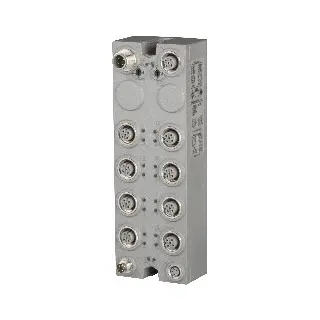

X67DM9321.L12

Informasi Dasar

Modul X67DM9321.L12 adalah modul I/O dengan 16 kanal digital yang dapat dikonfigurasi sebagai input atau output melalui software. Input menggunakan rangkaian tipe sink, sedangkan output menggunakan rangkaian tipe source. Modul ini dilengkapi dua kanal tambahan dengan fungsi penghitung (counter) hingga 50 kHz dan fungsi pengukuran waktu gate. Terdapat switch nomor node untuk pengaturan alamat X2X Link, memudahkan konfigurasi mesin modular dengan alamat tetap. Semua output memiliki diagnostik kanal tunggal dan indikator status yang lengkap, serta sertifikasi untuk lingkungan industri termasuk area berbahaya (ATEX Zone 2, UL, HazLoc, CE, UKCA, KC).

Informasi Teknis

• Tegangan nominal: 24 VDC (rentang 18–30 VDC)

• Isolasi: 500 V antara kanal dan bus

• Konsumsi daya: I/O 3 W, X2X Link 0.75 W

• Kapasitas suplai sensor/aktuator: maks. 0.5 A (12 W) dengan perlindungan hubung singkat dan polaritas terbalik

• Input digital: EN 61131-2 Tipe 1, arus tipikal 4 mA @ 24 VDC, resistansi 5 kΩ, filter hardware ≤10 µs (ch 1–4) / ≤70 µs (ch 5–16), filter software 0–25 ms, threshold Low <5 V, High >15 V, fungsi tambahan event counting dan gate measurement

• Output digital: FET source, arus nominal 0.5 A/kanal (total 8 A), perlindungan thermal, reverse polarity, switching ≤400 µs, beban resistif max 100 Hz, residual voltage <0.3 V @ 0.5 A

• Event counter: 2 kanal (input 1 & 3), max 50 kHz, 16-bit

• Gate measurement: 1 kanal (input 2/4), resolusi internal hingga 48 MHz

• Koneksi: X2X Link M12 B-coded, I/O M12 A-coded, suplai I/O M8 4-pin

• Perlindungan IP: IP67

• Sertifikasi: CE, UKCA, ATEX Zone 2, UL, HazLoc, KC

• Kondisi operasi: suhu -25 hingga 60°C, ketinggian >2000 m derating 0.5°C/100 m

• Dimensi: 53 x 155 x 42 mm, berat 330 g, torsi koneksi M8 max 0.4 Nm, M12 max 0.6 Nm
