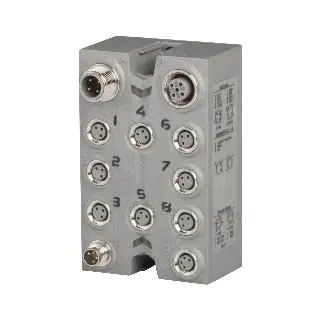

X67DM1321

Informasi Dasar

B&R X67DM1321 adalah modul I/O digital fleksibel dengan 8 channel yang dapat dikonfigurasi sebagai input atau output melalui perangkat lunak. Modul ini mendukung input sink dan output source, dilengkapi proteksi hubung singkat pada setiap output, diagnostik single-channel, serta opsi penundaan input yang dapat diatur. Selain itu, terdapat 2 channel tambahan dengan fungsi counter hingga 50 kHz, cocok untuk aplikasi industri yang memerlukan akurasi tinggi.

Informasi Teknis

• Tipe: Modul I/O digital

• Jumlah channel: 8 digital (konfigurable sebagai input/output)

• Tegangan nominal: 24 VDC (rentang input 18–30 VDC)

• Arus nominal output: 0.5 A per channel, total 4 A

• Proteksi: Reverse polarity, thermal shutdown, short-circuit proof

• Input:

  • Tipe EN 61131-2 Type 1, sirkuit sink

  • Arus input: 4 mA @ 24 VDC

  • Delay hardware: ≤10 μs (ch 1–4), ≤70 μs (ch 5–8)

  • Delay software: 0–25 ms (interval 0.2 ms)

  • Fungsi tambahan: Event counting & gate measurement

• Output:

  • Variasi: Current-sourcing FET

  • Tegangan residual: <0.3 V @ 0.5 A

  • Frekuensi switching resistif: maks. 100 Hz

• Counter:

  • 2 channel (input 1 & 3), max 50 kHz, 16-bit

• Koneksi:

  • X2X Link: M12 B-coded

  • I/O: M8 3-pin

  • Power I/O: M8 4-pin

• Konsumsi daya internal: 2.5 W (I/O) + 0.75 W (X2X link)

• Perlindungan lingkungan: IP67, operasi -25…60°C

• Dimensi: 53 × 85 × 42 mm, berat 190 g

• Sertifikasi: CE, UKCA, ATEX Zone 2, UL, HazLoc, KC

Download

Automation Studio HW Upgrades

• EXE V2.6 HW Upgrade (X67DM1321) – 1.1.1.0 (03/27/2012) – 459 KB

• EXE V3.0 HW Upgrade (X67DM1321) – 1.1.1.0 (03/27/2012) – 459 KB

• EXE V4.0 HW Upgrade (X67DM1321) – 1.2.0.0 (10/25/2019) – 567 KB

Certificates

• PDF 244665 CSA HazLoc CoC X20, X67 – 2.0 (02/16/2024) – 158 KB

• PDF E115267 UL CoC X67 – 1.20 (03/16/2022) – 155 KB

• PDF EU Declaration ATEX X67 – 2021-04 (07/02/2021) – 191 KB

• PDF EU Declaration PLC X67 – 2024-02 (02/02/2024) – 674 KB

• PDF Safe cutoff of potential groups – 2.4 (11/29/2023) - EN – 211 KB

• PDF TÜV 05 ATEX 7201 X – 1.10 (03/24/2021) – 5 MB

• PDF UK Declaration PLC X67 – 2024-02 (02/02/2024) – 469 KB

• PDF X20, X67 KC certificates – 1.00 (10/08/2020) – 6 MB

Documentation

• PDF Datasheet X67DM1321 – 2.25 (04/01/2019) - EN – 419 KB

• PDF X67 System User´s Manual – 4.30 (03/25/2025) - DE – 19 MB
