X67CA0P00.0015
Informasi Dasar

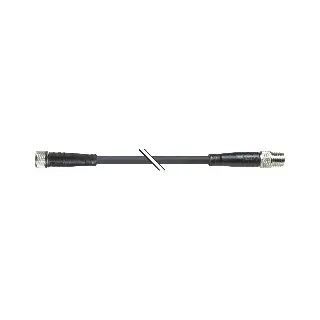

Power connection cable X67CA0P00.0015 adalah kabel koneksi daya 4-pin lurus dengan panjang 1,5 meter. Kabel ini bebas PVC, silikon, PWIS, dan halogen, serta memiliki ketahanan yang baik terhadap bahan kimia, minyak, sinar UV, ozon, dan bersifat flame-retardant.
Informasi Teknis
Jenis & Konstruksi Kabel: Tidak berpelindung (unshielded), jaket luar Polyurethane (PUR) warna hitam, isolasi kawat Polypropylene (PP) 9Y, warna konduktor: coklat, hitam, biru, putih, kawat tembaga ETP1 tanpa lapisan, kawat halus (42x0,1 mm / 42x38 AWG) kelas 6.
Penampang Kabel: 4x 20 AWG (4x 0,5 mm²)
Sifat Listrik: Arus nominal maks. 4 A (EN) atau 3 A (UL) per kontak, tegangan kerja maks. 60 V, kategori isolasi II (IEC 61076-2), resistansi konduktor ≤57 Ω/km, resistansi isolasi ≥100 MΩ.
Perlindungan: IP67 (hanya saat konektor terpasang rapat).
Suhu Operasi:
Transport: -40 hingga 90°C
Instalasi tetap: -30 hingga 90°C
Instalasi fleksibel: -25 hingga 60°C
Dimensi & Mekanik: Panjang 1,5 m, diameter 5 mm ±0,2 mm, radius tekuk minimal 5x diameter (tetap) atau 10x diameter (fleksibel).
Data Drag Chain: Akselerasi maks. 5 m/s², siklus tekuk 5 juta, kecepatan maks. 3,3 m/s.
Download
Dokumentasi
X67 System User’s Manual – PDF, 20 MB, Versi 4.30 (03/25/2025) – EN
M-CAD (Mechanical Templates)
3D File STEP I/O Power Supply Cable X67CA0P00.xxxx – ZIP, 76 KB, Versi 1.00 (11/09/2017)
Download ZIP 3D File STEP I/O Power Supply Cable X67CA0P00.xxxx
