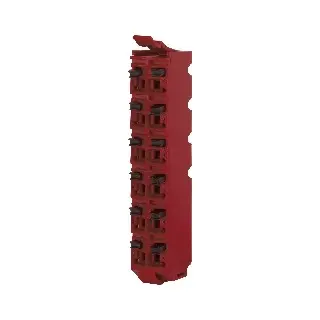

X20TB72
Informasi dasar
Terminal block X20TB72 dirancang untuk menghubungkan modul X20 SafeIO dengan tegangan 240 VAC dan memiliki 12 koneksi yang diberi pengaman. Menggunakan teknologi push-in tanpa alat, pelepasan kabel mudah dengan tuas, dapat diberi label pada setiap koneksi (termasuk teks biasa), memiliki akses untuk probe uji standar, mendukung pengkodean khusus, tersedia warna khusus, dan pengkodean tegangan 240 V.
Informasi teknis
Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20), UL (cULus E115267), DNV (B: 0–55°C, 100% RH, 4g), LR (ENV1), KR, ABS, BV (EC33B: 5–55°C, 4g).
Spesifikasi terminal block: 12 pin safety-keyed, tipe push-in, gaya tekan 10 N/kontak, kabel tembaga saja, panjang kupasan 7–9 mm. Penampang kabel: single-wire 0,08–2,5 mm² (28–14 AWG), serabut halus 0,25–2,5 mm² (24–14 AWG), dengan ferrule 0,25–1,5 mm² (24–16 AWG), ferrule ganda hingga 2×0,75 mm². Jarak kontak: kiri–kanan 4,2 mm, atas–bawah 10,96 mm.
Sifat listrik: Tegangan nominal 240 VAC, maksimum 300 VAC, arus nominal 10 A/kontak, resistansi kontak ≤5 mΩ.
Kondisi lingkungan: Suhu dan kelembaban operasi mengikuti modul X20 yang digunakan.
