X20TB5F

Informasi Dasar

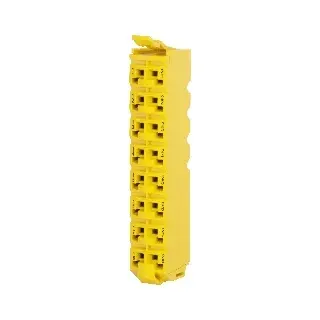

X20TB5F adalah terminal block yang digunakan untuk menghubungkan modul X20 SafeIO dengan 16 koneksi. Terminal ini menggunakan teknologi push-in tanpa alat, memudahkan pelepasan kabel dengan obeng, memiliki opsi pelabelan pada setiap terminal (termasuk teks biasa), menyediakan akses untuk probe uji standar, serta mendukung pengkodean khusus.

Informasi Teknis

• Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20, Ta sesuai manual pengguna X20, FTZÚ 09 ATEX 0083X), UL (cULus E115267 – Industrial control equipment), DNV (B: suhu 0–55°C, kelembapan hingga 100%, getaran 4 g, EMC untuk bridge & open deck), LR (ENV1), KR, ABS, BV (EC33B: suhu 5–55°C, getaran 4 g, EMC bridge & open deck)

• Jumlah pin: 16, safety-keyed

• Tipe terminal: Push-in terminal

• Gaya tekan push-in per kontak: ±10 N

• Jenis kabel: Hanya kabel tembaga (tanpa aluminium)

• Panjang kupas kabel: 7–9 mm

• Luas penampang kabel:

  • Single-wire: 0,08–1,5 mm² / AWG 28–16

  • Fine-stranded: 0,25–1,5 mm² / AWG 24–16

  • Dengan ferrule: 0,25–0,75 mm² / AWG 24–20

• Jarak antar kontak: Kiri–kanan 4,2 mm, atas–bawah 8,25 mm

• Tegangan nominal: 24 VDC

• Tegangan maksimum: 50 VDC

• Arus nominal: 2 A per kontak (mengacu pada batas modul SafeIO)

• Resistansi kontak: ≤ 5 mΩ

• Kondisi lingkungan: Suhu & kelembapan mengikuti modul X20 yang digunakan
