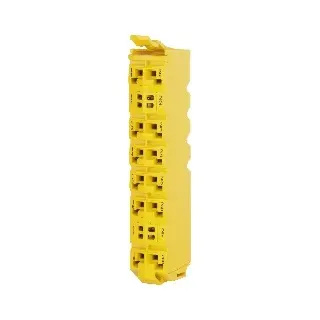

X20TB5E
Informasi Dasar
X20TB5E adalah terminal block dengan 16 pin ber–safety key, dirancang khusus untuk modul thermocouple aman seri X20 dengan 16 koneksi. Terminal ini dilengkapi 2 sensor PT1000 terintegrasi yang berfungsi untuk kompensasi suhu terminal internal. Menggunakan teknologi push-in untuk pemasangan kabel tanpa alat, pelepasan kabel mudah dengan obeng, serta mendukung pelabelan tiap terminal (teks biasa atau label fisik). Tersedia akses untuk probe uji standar dan opsi pengkodean khusus.
Informasi Teknis
Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20), UL cULus E115267, DNV (B), LR ENV1, KR, ABS, BV EC33B.
Jenis terminal: Push-in, gaya dorong per kontak ±10 N.
Jenis kabel: Tembaga saja (bukan aluminium).
Panjang kupas kabel: 7–9 mm.
Luas penampang kabel:
Single-wire: 0,08–1,5 mm² / 28–16 AWG
Serabut halus: 0,25–1,5 mm² / 24–16 AWG
Dengan ferrule: 0,25–0,75 mm² / 24–20 AWG
Jarak antar kontak: Horizontal 4,2 mm, Vertikal 8,25 mm.
Kompensasi suhu terminal: 2x PT1000 terintegrasi.
Tegangan nominal/maks: 24 VDC / 50 VDC.
Arus nominal: 2 A per kontak (tergantung batas SafeIO module).
Resistansi kontak: ≤ 5 mΩ.
Kondisi lingkungan: Suhu & kelembaban mengikuti spesifikasi modul X20 yang digunakan.
