X20TB32
Informasi Dasar

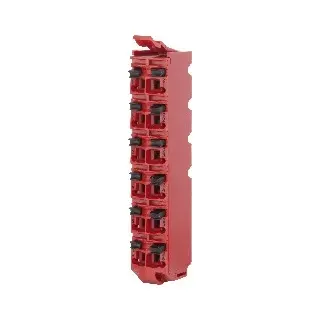

X20TB32 adalah terminal block khusus untuk modul X20 240 VAC, dilengkapi teknologi push-in yang memudahkan pemasangan kabel tanpa alat, pelepasan kabel menggunakan tuas, serta kemampuan pelabelan tiap terminal dalam teks biasa. Tersedia akses pengujian untuk probe standar, dapat dikodekan sesuai kebutuhan pelanggan, memiliki warna khusus, dan kode tegangan 240 V.
Informasi Teknis
Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20, FTZÚ 09 ATEX 0083X), UL (cULus E115267), DNV (Temp: B 0–55°C, Kelembaban: B hingga 100%, Getaran: B 4 g, EMC: B), LR (ENV1), KR, ABS, BV (EC33B, Temp: 5–55°C, Getaran: 4 g, EMC: Bridge & open deck).
Terminal Block: 12 pin, tipe push-in, gaya tekan per kontak ±10 N, hanya untuk kabel tembaga, panjang kupas 7–9 mm.
Penampang kabel:
Single-wire: 0,08–2,50 mm² (28–14 AWG)
Fine-stranded: 0,25–2,50 mm² (24–14 AWG)
Dengan sleeve: 0,25–1,50 mm² (24–16 AWG)
Dengan double sleeve: max 2×0,75 mm²
Jarak kontak: Horizontal 4,2 mm, Vertikal 10,96 mm.
Sifat Listrik: Tegangan nominal 240 VAC, maksimum 300 VAC, arus nominal 10 A/kontak, resistansi kontak ≤5 mΩ.
Kondisi Lingkungan: Suhu dan kelembaban mengikuti spesifikasi modul X20 yang digunakan.
