X20TB1F
Informasi Dasar

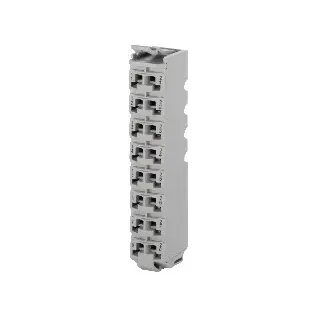

X20TB1F adalah terminal block untuk modul X20 24 VDC dengan 16 koneksi. Menggunakan teknologi push-in untuk pemasangan kabel tanpa alat, memudahkan pelepasan kabel dengan obeng, dan memungkinkan pelabelan tiap terminal baik dengan teks biasa maupun kode khusus. Dilengkapi akses uji untuk probe standar dan dapat dikodekan sesuai kebutuhan pelanggan.
Informasi Teknis
Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20), UL (cULus E115267), DNV (B: 0–55°C, kelembaban hingga 100%, getaran 4 g), LR (ENV1), KR, ABS, BV (EC33B: 5–55°C, getaran 4 g)
Jumlah pin: 16
Tipe terminal: Push-in terminal
Gaya tekan push-in per kontak: ±10 N
Jenis kabel: Hanya tembaga (tidak mendukung aluminium)
Panjang kupas kabel: 7–9 mm
Penampang kabel:
Single-wire: 0.08–1.50 mm² (28–16 AWG)
Fine-stranded: 0.25–1.50 mm² (24–16 AWG)
Dengan ferrule: 0.25–0.75 mm² (24–20 AWG)
Jarak antar kontak:
Kiri–Kanan: 4.2 mm
Atas–Bawah: 8.25 mm
Tegangan nominal: 24 VDC
Tegangan maksimum: 50 VDC
Arus nominal: 2 A per kontak (sesuai batas modul I/O terkait)
Resistansi kontak: ≤5 mΩ
Kondisi lingkungan: Suhu dan kelembaban sesuai modul X20 yang digunakan
Download
Automation Studio HW Upgrades
EXE V4.0 HW Upgrade (X20TB1F) – 1.0.0.0 (02/17/2022), 277 KB
Certificates
PDF ABS Certificate of Product Design Assessment - X20 IO Series – 2.00 (01/13/2025), 454 KB
PDF Compass Safe Distance Certificate - X20 – 1.21 (08/23/2021), 1 MB
PDF DNV Type Approval Certificate - X20 – 11.0 (02/27/2024), 194 KB
PDF EU Declaration ATEX X20 – 2023-07 (09/05/2023), 218 KB
PDF FTZU 09 ATEX 0083X – 3.00 (10/12/2021), 771 KB
PDF KR Type Approval Certificate MIL39390-AC003 (X20 System) – 2.0 (05/05/2025), 320 KB
PDF Lloyds Register (X20 only) – 1.30 (07/07/2025), 884 KB
PDF RINA Type Approval Certificate - X20 / Power Panel T30 – 1.00 (05/07/2021), 1 MB
PDF UK Declaration PLC X20 – 2024-01 (01/18/2024), 151 KB
Documentation
PDF Data sheet X20TB1F – 1.60 (04/22/2025), 1,022 KB
PDF X20 Package leaflet ATEX/CSA – 1.4 (09/17/2024), 2 MB
