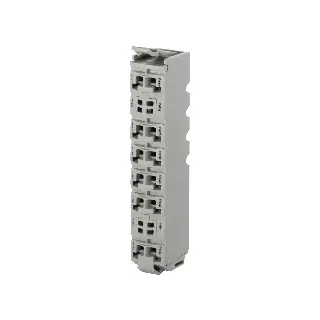

X20TB1E

Informasi Dasar

X20TB1E adalah terminal block dengan dua sensor PT1000 terintegrasi, dirancang untuk kompensasi suhu terminal internal. Menggunakan teknologi push-in untuk koneksi tanpa alat, dilengkapi fitur pelepasan kabel mudah dengan obeng, label individual pada tiap terminal, dan akses uji untuk probe standar. Kompatibel untuk kabel tembaga saja, cocok untuk aplikasi industri yang membutuhkan pengukuran suhu presisi di area terminal.

Informasi Teknis

• Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20), UL (cULus E115267), DNV (B: suhu 0–55°C, kelembapan hingga 100%, getaran 4 g, EMC: bridge dan open deck), LR (ENV1), KR, ABS, BV (EC33B: suhu 5–55°C, getaran 4 g, EMC: bridge dan open deck)

• Terminal Block: 12 pin, tipe push-in, gaya tekan tipikal 10 N/kontak, panjang kupas kabel 7–9 mm, jarak antar kontak kiri-kanan 4,2 mm, atas-bawah 8,25 mm

  • Kabel single-wire: 0,08–1,50 mm² (28–16 AWG)

  • Kabel serabut halus: 0,25–1,50 mm² (24–16 AWG)

  • Dengan ferrule: 0,25–0,75 mm² (24–20 AWG)

  • Kompensasi suhu terminal: 2x Pt1000 terintegrasi

• Sifat Listrik: Tegangan nominal 24 VDC, tegangan maksimum 50 VDC, arus nominal 2 A/kontak, resistansi kontak ≤5 mΩ

• Kondisi Lingkungan: Suhu dan kelembapan operasi mengikuti spesifikasi modul X20 yang digunakan
