X20TB12
Informasi dasar

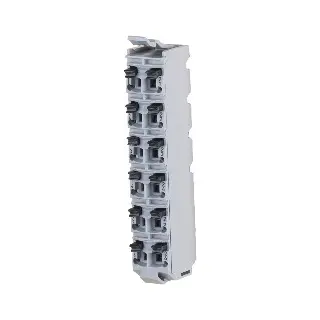

X20TB12 adalah terminal block 12 pin untuk modul X20 24 VDC yang menggunakan teknologi push-in tanpa alat, memudahkan pemasangan kabel. Dilengkapi tuas pelepas kabel, opsi pelabelan setiap terminal (termasuk teks biasa), akses uji untuk probe standar, serta dapat dikodekan sesuai kebutuhan pelanggan. Terminal ini digunakan bersama modul X20 seperti X20TB06 dan X20TB12.
Informasi teknis
Sertifikasi: CE, UKCA, ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20), UL (cULus E115267), DNV (B: 0–55°C, 100% kelembapan, 4 g getaran, EMC B), LR ENV1, KR, ABS, BV (EC33B: 5–55°C, 4 g, EMC bridge & open deck).
Jumlah pin: 12
Tipe terminal: Push-in
Gaya tekan per kontak: ±10 N
Jenis kabel: Hanya tembaga (tidak untuk aluminium)
Panjang kupas kabel: 7–9 mm
Luas penampang kabel:
Single-wire: 0,08–2,50 mm² / 28–14 AWG
Fine-stranded: 0,25–2,50 mm² / 24–14 AWG
Dengan ferrule: 0,25–1,50 mm² / 24–16 AWG
Ferrule ganda: hingga 2x 0,75 mm²
Jarak antar kontak:
Kiri–kanan: 4,2 mm
Atas–bawah: 10,96 mm
Tegangan nominal: 240 VAC / 48 VDC
Tegangan maksimum: 300 VAC / 60 VDC
Arus nominal: 10 A/kontak (sesuai batas modul I/O)
Resistansi kontak: ≤5 mΩ
Suhu & kelembapan operasi: Mengikuti spesifikasi modul X20 yang digunakan.
