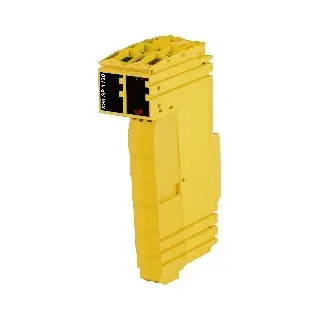

X20SP1130
Informasi Dasar
B&R X20SP1130 adalah modul catu daya 24 VDC yang dirancang untuk suplai daya internal I/O dan pemutusan aman grup potensial pada aplikasi keselamatan hingga PL e atau SIL 3. Modul ini dilengkapi 1 output digital aman tipe B dengan arus nominal 10 A, teknologi semikonduktor, dan perlindungan output terintegrasi. Output aman dapat digunakan untuk memutus suplai daya I/O pada modul X20 yang terhubung, serta dapat diakses secara eksternal. Varian "High-side-High-side" (tipe B) cocok untuk aktuator dengan referensi potensial seperti input enable pada inverter frekuensi, dengan ketentuan pemasangan kabel khusus. Modul menggunakan terminal blok 12-pin seri X20 dan memberikan perlindungan terhadap restart otomatis saat terjadi gangguan jaringan.
Informasi Teknis
Jenis Modul: 1 output digital aman tipe B1, 24 VDC, 10 A, tanpa OSSD
B&R ID Code: 0x1DBF
Indikator Status: LED untuk fungsi I/O, status operasi, status modul
Sertifikasi Keselamatan: IEC 61508 SIL 3, EN 62061 SIL 3, EN ISO 13849-1 PL e, IEC 61511 SIL 3, UL, CE, ATEX Zone 2, cCSAus HazLoc
Daya Konsumsi: Bus 0,2 W, Internal I/O 1,5 W, tambahan oleh aktuator 3 W
Isolasi Listrik: Channel–Bus terisolasi
Tegangan Input I/O: 24 VDC (-15% / +20%), sekering maks. 10 A slow-blow, tanpa proteksi polaritas terbalik
Keluaran Aman:
Jumlah: 1
Tipe: FET, switching positif ganda, output dapat dibaca
Tegangan Nominal: 24 VDC
Arus Nominal: 10 A
Perlindungan: monitoring output, pengukuran arus, shutdown saat overcurrent
Tegangan rem beban induktif: 1 VDC
RDS(on): 30 mΩ
Frekuensi switching: 5x/menit (max 2 Hz), HW ≥2.2.0.0 hingga 120x/menit
Beban kapasitif maks.: 1 mF, beban minimum 15 mA
Kondisi Operasi:
Orientasi: horizontal & vertikal
Suhu kerja: Horizontal 0–60°C, Vertikal 0–35°C
Kelembapan: 5–95% non-kondensasi
Ketinggian: 0–2000 m tanpa pembatasan
Perlindungan: IP20
Mekanis: Pitch 25 mm, terminal blok dan modul bus dengan kunci keselamatan dipesan terpisah
