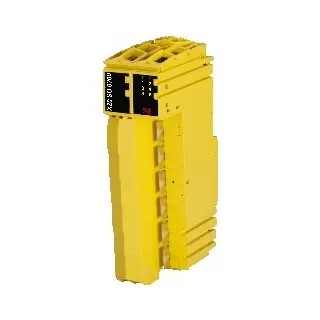

X20SO6300

X20SO6300

https://odoo.dwiparaya.com/web/image/product.template/1055/image_1920?unique=b1ddfe0

Informasi dasar

B&R X20SO6300 adalah modul output digital aman dengan 6 kanal type B1 bertegangan 24 VDC dan arus nominal 0,2 A per kanal. Modul ini dirancang untuk aplikasi keselamatan hingga PL e atau SIL 3, menggunakan teknologi semikonduktor sehingga umur pakai tidak dipengaruhi jumlah siklus kerja. Varian “high-side high-side” ini cocok untuk aktuator dengan referensi potensial, seperti input Enable pada inverter frekuensi, dengan perlindungan terhadap start otomatis setelah gangguan jaringan. Modul menggunakan terminal blok X20 12-pin dan dilengkapi proteksi output terintegrasi.

Informasi teknis

  • Jenis modul: I/O modul aman, 6 output digital type B1 (FET, 2× positif switching, output level terbaca), OSSD < 10 µs

  • Tegangan nominal output & suplai I/O: 24 VDC (rentang –15 % / +20 %), arus nominal per kanal 0,2 A, total 1,2 A

  • Resistansi RDS(on): 4,7 Ω, tegangan rem maksimum beban induktif 45 VDC, arus bocor output OFF < 100 µA

  • Isolasi: Channel–Bus 500 V eff, Channel–Channel tidak terisolasi

  • Proteksi: Reverse polarity, proteksi output terintegrasi, bebas restart otomatis saat gangguan

  • Indikator status: LED per kanal untuk fungsi I/O, status operasi, status modul

  • Konsumsi daya: Bus 0,32 W, Internal I/O 1,4 W, tambahan disipasi 1,128 W (beban resistif)

  • Sertifikasi: CE, UKCA, UL, KC, ATEX Zone 2, cULus FSPC, IEC 61508 SIL 3, EN ISO 13849-1 Cat.4/PL e, HazLoc Class I Div 2

  • Kondisi operasi: Orientasi horizontal 0–60 °C, vertikal 0–50 °C, kelembaban 5–95 % non-condensing, ketinggian hingga 2000 m

  • Perlindungan mekanis: IP20, pitch 25 mm, terminal blok & bus module berkunci keselamatan dipesan terpisah
