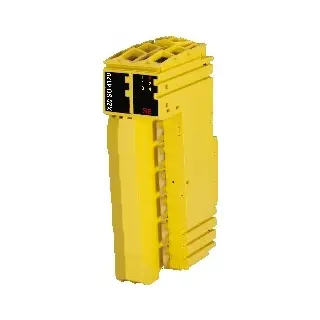

X20SO4120
Informasi Dasar
Modul B&R X20SO4120 adalah modul output digital aman dengan 4 kanal, masing-masing berkapasitas 2 A, dirancang untuk aplikasi keselamatan hingga PL e atau SIL 3. Menggunakan teknologi semikonduktor dengan tipe output A (high-side low-side) yang cocok untuk aktuator tanpa referensi potensial seperti relay dan katup. Fitur utamanya meliputi pemantauan arus, deteksi sirkuit terbuka, dan perlindungan output terintegrasi. Modul ini menggunakan konektor terminal 12-pin X20.
Informasi Teknis
Jenis Modul: 4 output digital aman tipe A, pemantauan arus, 24 VDC, 2 A, OSSD <500 µs
B&R ID Code: 0x2007
Indikator Status: LED per kanal, status operasi, status modul
Waktu siklus I/O maks.: 800 µs
Konsumsi Daya: Bus 0,25 W, Internal I/O 1,3 W, disipasi tambahan 2,16 W
Isolasi Listrik: Channel–Bus: Ya, Channel–Channel: Tidak
Sertifikasi: CE, UKCA, cULus, SIL 3 (IEC 61508, EN 62061, EN ISO 13849-1), ATEX Zona 2, UL, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC
Tegangan Input: 24 VDC (-15% / +20%), perlindungan polaritas terbalik
Output Aman:
Jumlah: 4
Varian: FET, 1x positif, 1x negatif, tipe A
Tegangan nominal: 24 VDC
Arus nominal per kanal: 2 A (total 5 A)
Perlindungan output: sesuai spesifikasi inrush current
Tegangan rem beban induktif: maks. 90 VDC
Deteksi sirkuit terbuka: <10 mA (FALSE), 10–50 mA (tidak pasti), >50 mA (TRUE)
Waktu deteksi kesalahan: 1 s
Tegangan isolasi channel–bus: 500 Veff
RDS(on): 240 mΩ
Kapasitansi beban maks.: 100 nF
Kondisi Operasi: Pemasangan horizontal/vertikal, ketinggian 0–2000 m, IP20
Suhu Operasi:
Horizontal: 0–60°C
Vertikal: 0–50°C
Penyimpanan/Transportasi: -40–85°C
Kelembapan Relatif: 5–95% tanpa kondensasi
Mekanis: Pitch 25 mm, terminal blok & modul bus berkunci keamanan dipesan terpisah
