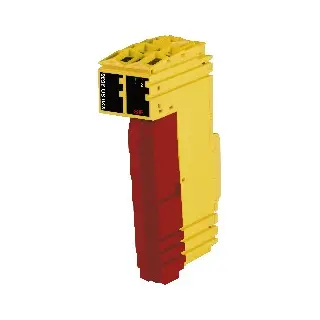

X20SO2530

X20SO2530

https://odoo.dwiparaya.com/web/image/product.template/1054/image_1920?unique=e991b19

Informasi Dasar

Kode Produk: X20SO2530

Modul ini adalah modul output relay aman dengan 2 kanal output relay yang dapat digunakan pada aplikasi keselamatan hingga tingkat PL e atau SIL 3. Setiap kanal memiliki kontak normally open dan dapat menangani arus hingga 6 A baik pada 230 VAC maupun 24 VDC. Modul ini menyediakan isolasi kanal dan isolasi terhadap bus, serta dilengkapi fitur anti-restart otomatis saat terjadi kesalahan jaringan. Dirancang untuk digunakan bersama terminal block X20 12-pin.

Aplikasi Umum:

Digunakan untuk pengendalian aktuator dalam sistem safety seperti mesin industri, sistem otomasi pabrik, atau proses dengan kebutuhan relay aman dan tersertifikasi.

Informasi Teknis

Deskripsi Singkat

  • Modul I/O dengan 2 relay, kontak NO (Normally Open)

  • 230 VAC / 6 A, 24 VDC / 6 A

Informasi Umum

  • B&R ID code: 0xD205

  • Indikator status: LED untuk tiap kanal, status modul, dan fungsi I/O

  • Diagnostik: Tersedia untuk status modul dan output

  • Waktu siklus I/O maks.: 1 ms

  • Konsumsi daya: Bus 0.26 W, Internal I/O 1.15 W

  • Dissipasi tambahan aktuator (resistif): 1.44 W

  • Isolasi listrik: Kanal ke bus dan kanal ke kanal — YA

  • Mode standalone: Tidak

  • Sertifikasi: CE, UKCA, cULus, ATEX (Zone 2), HazLoc, KC

Karakteristik Safety

  • Sesuai:

    • IEC 61508 SIL 3

    • EN 62061 SIL 3

    • EN ISO 13849-1 PL e / Cat. 4

    • IEC 61511 SIL 3

    • EN 50156-1

    • ANSI UL 1998

Catu Daya I/O

  • Tegangan nominal: 24 VDC

  • Rentang tegangan: 24 VDC -15% / +20%

  • Proteksi: Reverse polarity protection

Output Relay

  • Jumlah: 2

  • Tipe: Normally open, kontrol internal high-side dan low-side

  • Arus output nominal: 5 mA hingga 6 A

  • Delay switching: < 50 ms

  • Proteksi hubungan pendek: Fuse 6 A gL/gG eksternal

  • Tegangan switching: 5–230 VAC / 5–24 VDC

  • Tegangan isolasi:

    • Kanal ke bus: 300 VAC (EN 50178)

    • Kanal ke kanal: 1350 VAC

  • Daya switching maks:

    • AC1: 230 VAC / 6 A

    • AC15: 230 VAC / 3 A

    • DC1: 24 VDC / 6 A

    • DC13: 24 VDC / 5 A / 0.1 Hz

  • UL 508: B300 / R300

  • Tahan arus inrush: 30 A untuk 20 ms

Kondisi Operasional & Lingkungan

  • Orientasi pemasangan: Horizontal dan vertikal

  • Suhu operasi:

    • Horizontal: 0 hingga 60 °C

    • Vertikal: 0 hingga 50 °C

  • Suhu penyimpanan dan transportasi: -40 hingga 85 °C

  • Kelembapan relatif: 5–95%, non-kondensasi

  • Perlindungan: IP20

  • Ketinggian pemasangan: 0–2000 m

Mekanis

  • Pitch pemasangan: 25 mm

  • Catatan: Harus memesan terminal block dan bus module safety secara terpisah

Download

HW Upgrade Tools

Berisi installer executable untuk upgrade hardware Automation Studio.

Certificates

Dokumen sertifikasi untuk penggunaan di lingkungan hazardous, UL, dan keselamatan fungsi.
