X20SO2120

Informasi Dasar

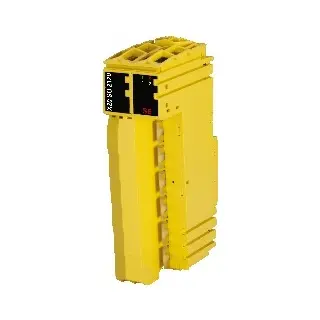

X20SO2120 – Modul Output Digital Aman (Safe Digital Output Module)

Modul X20SO2120 dari B&R Indonesia menyediakan 2 output digital aman (safety) dengan arus nominal 2 A. Output menggunakan teknologi semikonduktor (FET) dengan tipe output A (high-side/low-side switching) yang memungkinkan pemutusan aktuator di kabel sambungan dalam semua skenario kesalahan, memberikan keunggulan dalam aplikasi Safety Relay Indonesia.

Modul ini mendukung penggunaan pada aplikasi safety level hingga SIL 3 / PL e, ideal untuk pengendalian aktuator seperti relay atau katup. Fitur-fitur seperti deteksi sirkuit terbuka, pemantauan arus, serta perlindungan terhadap restart otomatis menjadikan modul ini cocok untuk sistem kendali Motion Control Indonesia.

Modul dirancang untuk sistem X20 dengan konektor 12-pin.

Informasi Teknis

Jenis Modul: 2 output digital aman tipe A, FET (satu positif dan satu negatif switching), 24 VDC, 2 A
Monitoring & Proteksi: Deteksi sirkuit terbuka, perlindungan polaritas terbalik, perlindungan output terintegrasi
Waktu Test Pulse: Maksimal 500 µs dengan interval minimum antar tes 49.5 ms
Frekuensi Switching: Mengacu pada karakteristik arus inrush
RDS(on): 240 mΩ, arus bocor saat off <10 µA
Pemutusan beban induktif: Braking voltage maksimum 90 VDC
Kapasitas beban kapasitif maksimum: 100 nF
Isolasi: Channel ke bus: 500 Veff; tidak ada isolasi antar channel
Konsumsi daya: 0.25 W (bus), 0.98 W (internal I/O)
Total dissipasi daya tambahan oleh aktuator: 1.92 W
Sertifikasi:
- Safety: IEC 61508 SIL3, EN 62061 SIL3, EN ISO 13849-1 PL e, UL 1998
- ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
- DNV, CCS, LR, KR, ABS, BV, KC
Lingkungan Operasi:
- Suhu operasi: 0–60°C (horizontal) / 0–50°C (vertikal)
- Penyimpanan dan transportasi: -40 hingga 85°C
- Kelembaban: 5–95% non-kondensasi
Orientasi Pemasangan: Horizontal dan Vertikal
Perlindungan IP: IP20
Tegangan Nominal: 24 VDC (rentang -15%/+20%)
Waktu Siklus Maks I/O: 800 µs
Keterangan Mekanis: Terminal block dan bus module dengan penguncian safety perlu dipesan terpisah
