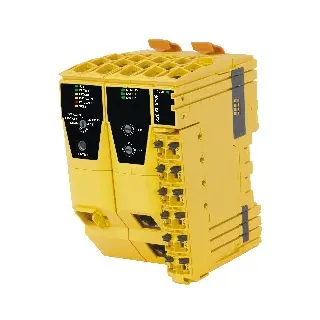

X20SL8100

Informasi Dasar

X20SL8100 adalah openSAFETY manager yang dirancang untuk menangani hingga 100 SafeNODEs. Modul ini menawarkan fleksibilitas tinggi karena dapat diprogram menggunakan Automation Studio dan SafeDESIGNER.

Fitur utamanya mencakup:

• Manajemen inovatif opsi mesin aman (SafeOPTION)

• Manajemen parameter dan konfigurasi

• SafeLOGIC functionality untuk aplikasi hingga PL e / SIL 3

Modul ini berfungsi sebagai pengendali komunikasi keselamatan, melakukan verifikasi konfigurasi antar modul, serta memastikan parameter selalu konsisten—bahkan saat modul diganti. Semua ini dilakukan secara otomatis oleh SafeLOGIC controller.

Informasi Teknis

Antarmuka & Sistem

• Fieldbus: POWERLINK (2x RJ45 shielded port)

• Transfer Rate: 100 Mbit/s (100BASE-TX)

• Max Line Length: 100 m antar node

• CPU type system module

• Fanless operation

Konsumsi Daya & Catu Daya

• Konsumsi daya: 4.3 W

• Tegangan input: 24 VDC (-15% / +20%)

• Arus input maksimum: 0.25 A

• Proteksi polaritas terbalik: Ya

Sertifikasi dan Standar Keselamatan

• CE, UKCA, UL, ATEX (Zone 2), DNV, CCS, LR, KR, ABS, BV

• Standar keselamatan:

  • IEC 61508:2010 SIL 3

  • EN 62061:2005/A2:2015 SIL 3

  • EN ISO 13849-1:2015 Cat.4 / PL e

  • IEC 61511:2004 SIL 3

  • EN 50156-1:2004

  • ANSI UL 1998:2013

Kapasitas SafeDESIGNER

• FB Instances: 4096

• Marker Memory: 262,144 bytes

• Stack Memory: 32,768 bytes

• Safe Input Data: 6144 bytes

• Safe Output Data: 2048 bytes

• Standard Input/Output Data: 1024 bytes

• Marker Count: 16,382

• Max function block types: 512

• Max force variables: 64

• Max variables with status: 1023

Indikator Status

• CPU Function, POWERLINK, SafeKEY – semuanya dengan LED indikator

Kondisi Operasi

• Orientasi pemasangan: Horizontal dan Vertikal

• Suhu operasi:

  • Horizontal: 0°C – 60°C

  • Vertikal: 0°C – 45°C

• Kelembapan: 5%–95% non-condensing

• Ketinggian: 0–2000 m tanpa batasan

• Proteksi: IP20

Dimensi & Berat

• Lebar: 62.5 mm

• Tinggi: 99 mm

• Kedalaman: 75 mm

• Berat: 190 g

Aksesori Termasuk

• SafeKEY cover

• 12-pin terminal block safety-keyed

• End cover plate kanan

Download

Automation Studio HW Upgrade

• EXE V4.0 HW Upgrade (X20SL8100) – 1.10.12.0 (12/14/2022)

• EXE V4.0 HW Upgrade (X20SL8100) – 1.10.11.0 (09/06/2022)

• EXE V4.6 HW Upgrade (X20SL8100) – 2.6.0.0 (12/01/2022)

Certificates

• PDF 244665 CSA HazLoc CoC X20, X67 – 2.0 (02/16/2024)

• PDF ABS Certificate of Product Design Assessment - X20 IO Series – 2.00 (01/13/2025)

• PDF BV Type Approval Certificate - X20 – 1.00 (11/08/2022)

• PDF CCS Type Approval Certificate - X20 – 1.00 (06/28/2024)

• PDF DNV Type Approval Certificate - X20 – 11.0 (02/27/2024)

• PDF E115267 UL CoC X20 – 2.40 (07/10/2023)

Dokumen Termasuk:

• HW Upgrade Tools (EXE)

• Sertifikasi Keselamatan dan Kelautan (PDF)
