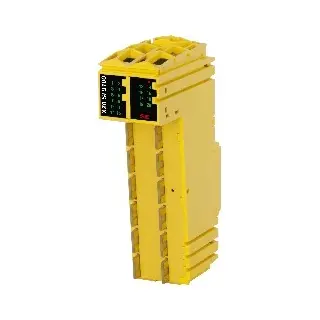

X20SI9100

X20SI9100

https://odoo.dwiparaya.com/web/image/product.template/1148/image_1920?unique=b79f176

Informasi Dasar

X20SI9100 adalah modul I/O dengan 20 input digital aman (safe digital input) dan 4 output pulsa, dirancang untuk aplikasi dengan kebutuhan keselamatan tingkat tinggi hingga PL e atau SIL 3. Modul ini menggunakan sirkuit sink dan bekerja pada tegangan nominal 24 VDC. Setiap kanal input dilengkapi dengan filter perangkat lunak yang dapat dikonfigurasi secara individual, untuk kontrol perilaku saat menyala dan mati.

Modul ini juga memberikan sinyal pulsa untuk diagnostik jalur sensor, menjadikannya ideal dalam sistem otomasi yang membutuhkan keamanan tinggi dan keandalan maksimal. Kompatibel dengan terminal block 12-pin dari seri X20.

Informasi Teknis

Deskripsi Singkat

Modul I/O 20 input digital aman tipe A, 4 output pulsa, 24 VDC.

Informasi Umum

  • B&R ID Code: 0xAEC8

  • Indikator status: Per channel, status operasi, status modul

  • Diagnostik: Modul dan input melalui LED dan perangkat lunak

  • Waktu siklus I/O maksimum: 1600 µs

  • Konsumsi daya:

    • Bus: 0.4 W

    • Internal I/O: 1.6 W

    • Dissipasi tambahan: 0.6 W

  • Isolasi:

    • Kanal ke bus: Ya

    • Kanal ke kanal: Tidak

  • Mode blackout: Tidak

  • Mode standalone: Tidak

Sertifikasi

  • CE, UKCA

  • Functional safety:

    • IEC 61508:2010 (SIL 3)

    • EN 62061:2005/A2:2015 (SIL 3)

    • EN ISO 13849-1:2015 (Cat. 4 / PL e)

    • IEC 61511:2004 (SIL 3)

    • EN 50156-1:2004

    • ANSI UL 1998:2013

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc

  • UL: cULus E115267

  • HazLoc: cCSAus 244665

  • DNV: Temp A (0–45°C), Humid B (100%), Vib A (0.7g), EMC B

  • CCS, KR, LR (ENV1), ABS, BV (EC21B), KC

Karakteristik Input Aman

  • Jumlah: 20 channel

  • Tipe: Type A, EN 61131-2 Type 1

  • Tegangan nominal: 24 VDC

  • Tegangan masukan: 24 VDC -15% / +20%

  • Arus masukan @24 VDC: 2 mA – 3.28 mA

  • Resistansi input: Min. 7.33 kΩ

  • Isolasi channel–bus: 500 V

  • Filter hardware: ≤150 µs

  • Filter software: 0 – 500 ms (konfigurable)

  • Threshold:

    • Low: <5 VDC

    • High: >15 VDC

  • Panjang kabel max:

    • Tanpa shield: 60 m

    • Dengan shield: 400 m

  • Deteksi error: 200 ms

Output Pulsa

  • Jumlah: 4 channel

  • Tipe: Push-Pull

  • Arus output nominal: 50 mA

  • Proteksi:

    • Perlindungan terhadap overcurrent & short circuit

    • Shutdown channel individu

  • Arus puncak short: 25 A (5 ms atau 15 µs tergantung HW rev)

  • Arus short circuit: 100 mAeff

  • RDS(on): 60 Ω

  • Arus bocor saat OFF: 0.1 mA

  • Tegangan output: I/O supply - voltage drop

  • Arus total output: 200 mA

Kondisi Operasi

  • Orientasi pemasangan: Horizontal dan Vertikal

  • Ketinggian: 0 – 2000 m tanpa pembatasan

  • Derajat proteksi: IP20 (EN 60529)

Kondisi Lingkungan

  • Suhu operasi:

    • Horizontal: 0 – 60°C

    • Vertikal: 0 – 50°C

  • Penyimpanan dan transport: -40 – 85°C

  • Kelembaban relatif: 5 – 95%, non-kondensasi

Properti Mekanis

  • Jarak antar pin: 25+0.2 mm

  • Catatan: Terminal block dan bus module dipesan terpisah

Download

Automation Studio HW Upgrade

Versi software update untuk modul X20SI9100, digunakan untuk kompatibilitas dengan Automation Studio sesuai revisi hardware.

Certificate - Hazardous Location

Certificate - Maritime
