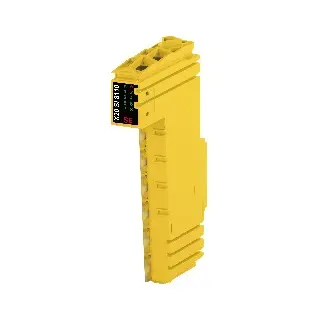

X20SI8110
Informasi Dasar
X20SI8110 adalah modul I/O keselamatan dari B&R yang memiliki 8 digital input keselamatan dan 4 output pulsa. Modul ini menggunakan sistem rangkaian sink dan dirancang untuk digunakan pada sistem safety hingga level PL e atau SIL 3. Setiap kanal input memiliki filter yang bisa dikonfigurasi secara perangkat lunak untuk perilaku switch-on dan switch-off, dan dilengkapi fitur diagnostik melalui sinyal pulsa untuk mendeteksi status jalur sensor.
Modul ini menggunakan lebar satu slot (single-width) dan kompatibel dengan terminal block X20 12-pin.
Informasi Teknis
Tipe Modul:
8 safe type A digital inputs, 4 pulse outputs, 24 VDC
Kode B&R:
0xE742
Indikator Status:
Status fungsi I/O per channel, status operasi, status modul (dengan LED dan software)
Waktu Siklus I/O Maksimal:
1 ms
Konsumsi Daya:
Bus: 0.4 W
Internal I/O: 2.5 W
Dissipasi beban: 0.8 W
Isolasi Listrik:
Channel ke Bus: Ya
Channel ke Channel: Tidak
Sertifikasi:
CE, UKCA, UL (cULus E115267), ATEX (Zone 2, II 3G Ex nA nC IIA T5 Gc)
Fungsional Safety:
cULus FSPC E361559
SIL 3 (IEC 61508:2010, EN 62061:2005/A2:2015, IEC 61511:2004)
PL e / Cat. 4 (EN ISO 13849-1:2015)
EN 50156-1:2004
Tegangan Operasi Input/Output:
Nominal: 24 VDC
Rentang: 24 VDC -15% / +20%
Proteksi: Reverse polarity
Input Digital Keselamatan:
Jumlah: 8
Tipe: Type A, sink circuit
Tegangan input: 24 VDC -15% / +20%
Arus input: 2 mA – 3.28 mA
Resistansi input: ≥ 7.33 kΩ
Filter input:
Hardware: ≤ 150 µs
Software: 0–500 ms (konfigurasi)
Waktu deteksi error: 100 ms
Isolasi channel-bus: 500 Veff
Threshold: Low < 5 VDC, High > 15 VDC
Panjang kabel: Max 60 m (tanpa pelindung), Max 400 m (dengan pelindung)
Output Pulsa:
Jumlah: 4
Tipe: Push-Pull
Arus output nominal: 50 mA per channel
Perlindungan: pemutusan otomatis channel saat terjadi hubung singkat (max. 30 menit)
Arus puncak hubung singkat: 0.5 A selama 120 µs
Arus hubung singkat: 15 mAeff
Arus bocor saat off: 0.1 mA
RDS(on): 80 Ω
Tegangan switching: sesuai suplai I/O dikurangi drop pada RDS(on)
Total arus output: 200 mA
Kondisi Operasi dan Lingkungan:
Orientasi pemasangan: Horizontal dan Vertikal
Ketinggian pemasangan: 0–2000 m tanpa batasan
Suhu kerja:
Horizontal: 0–60°C
Vertikal: 0–50°C
Suhu penyimpanan/transportasi: -40–85°C
Kelembaban relatif: 5–95% non-kondensasi
IP rating: IP20
Catatan Mekanis:
Terminal block dan bus module safety-keyed harus dipesan terpisah
Jarak pitch: 12.5+0.2 mm
Download
Automation Studio HW Upgrades
Digunakan untuk update perangkat lunak hardware module X20SI8110 ke versi terbaru sesuai versi Automation Studio.
V4.0 HW Upgrade – versi 1.10.13.0 (03/20/2024) – EXE X20SI8110
V4.6 HW Upgrade – versi 2.6.1.0 (03/04/2025) – EXE X20SI8110
V6.0 HW Upgrade – versi 3.0.0.0 (07/23/2025) – EXE X20SI8110
Sertifikat
Dokumen sertifikasi untuk keperluan regulasi, keselamatan, dan kelayakan penggunaan industri.
