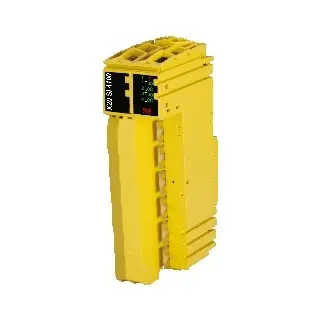

X20SI4100
Informasi Dasar
X20SI4100 adalah modul I/O dengan 4 input digital aman (safety) dan 4 output pulsa. Dirancang untuk sistem otomasi dengan kebutuhan keselamatan hingga PL e atau SIL 3, modul ini cocok digunakan dalam aplikasi industri yang menuntut keandalan tinggi.
4 input digital aman, tipe A
4 output pulsa dengan sirkuit push-pull
Sirkuit sink untuk input digital
Tegangan kerja: 24 VDC
Filter perangkat lunak yang dapat dikonfigurasi untuk setiap kanal
Kompatibel dengan terminal blok X20 12-pin
Modul ini memberikan diagnosis jalur sensor melalui output pulsa dan dilengkapi proteksi terhadap polaritas terbalik. Outputnya juga memiliki perlindungan termal terhadap korsleting dan beban lebih.
Informasi Teknis
Deskripsi Singkat:
Modul I/O dengan 4 input digital aman (type A), 4 output pulsa, 24 VDC
Kode ID B&R: 0x1DBD
Indikator Status: Fungsi I/O per kanal, status modul, status operasional
Diagnostik: Status input dan run/error via LED dan perangkat lunak
Waktu siklus I/O maksimum: 800 µs
Konsumsi daya:
Bus: 0.32 W
Internal I/O: 1.25 W
Dissipasi tambahan: 0.6 W
Isolasi Listrik:
Kanal ke bus: Ya
Antar kanal: Tidak
Sertifikasi:
CE, UKCA, UL (cULus E115267), HazLoc, DNV, CCS, KR, ABS, BV, KC, ATEX (Zone 2), Functional Safety (SIL 3, PL e, Cat.4)
Karakteristik Keselamatan:
IEC 61508 SIL3
EN ISO 13849-1 Cat.4 / PL e
EN 50156-1
IEC 61511 SIL3
ANSI UL 1998
Catu Daya I/O:
Tegangan nominal: 24 VDC
Rentang tegangan: 24 VDC -15% / +20%
Proteksi: Reverse polarity protection
Input Digital Aman:
Jumlah: 4 kanal
Tipe: Type A, EN 61131-2 Type 1
Filter:
Hardware ≤150 µs
Software: 0–500 ms
Tegangan Input: 24 VDC -15% / +20%
Arus Input: 2–4.59 mA (maks. 3.28 mA untuk revisi hardware J0 ke atas)
Resistansi Input: ≥5.23 kΩ (J0 ke atas: ≥7.33 kΩ)
Deteksi kesalahan: 100 ms
Tegangan isolasi kanal ke bus: 500 Veff
Threshold Switching: Low <5 VDC, High >15 VDC
Panjang kabel sinyal: max 60 m (tanpa pelindung), max 400 m (dengan pelindung)
Output Pulsa:
Jumlah: 4 kanal
Tipe: Push-Pull
Arus output nominal: 100 mA (J0 ke atas: 50 mA)
Proteksi: Thermal shutdown individual (J0 ke atas), max 30 menit korsleting
Arus puncak saat korsleting: 25 A (15 µs)
Arus bocor saat off: 0.1 mA
RDS(on): 60 Ω
Tegangan switching: Sesuai tegangan I/O dikurangi drop tegangan RDS(on)
Arus total nominal: 400 mA (J0 ke atas: 200 mA)
Kondisi Operasional:
Orientasi pemasangan: Horizontal & Vertikal
Ketinggian: 0–2000 m
IP Rating: IP20
Kondisi Lingkungan:
Suhu operasi:
Horizontal: 0–60°C
Vertikal: 0–50°C
Penyimpanan & Transportasi: -40 hingga 85°C
Kelembaban: 5–95% RH, non-kondensasi
Properti Mekanik:
Pitch: 25+0.2 mm
Terminal blok & bus module harus dipesan terpisah (safety-keyed)
