X20SI2100
Informasi Dasar

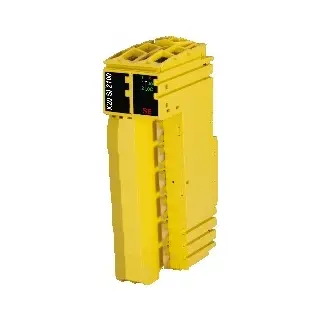

X20SI2100 – Modul I/O Safety B&R
Modul B&R X20SI2100 dirancang khusus untuk aplikasi keselamatan hingga PL e / SIL 3. Modul ini dilengkapi dengan 2 input digital aman (safe inputs) dan 2 output pulsa. Modul ini menggunakan rangkaian sink, dan setiap channel input memiliki filter perangkat lunak yang bisa dikonfigurasi.
Modul ini bekerja pada tegangan nominal 24 VDC, serta dirancang untuk digunakan dengan blok terminal 12-pin dari seri X20. Fitur pulse output juga berfungsi untuk diagnosis jalur sensor.
Informasi Teknis
Deskripsi Singkat:
Modul I/O dengan 2 input digital aman tipe A dan 2 output pulsa. Tegangan kerja 24 VDC.
Kode Produk B&R: 0x1F15
Indikator Status: Status fungsi I/O tiap channel, status operasi, dan status modul
Waktu Siklus I/O Maksimum: 800 µs
Konsumsi Daya:
Bus: 0.25 W
Internal I/O: 1 W
Dissipasi tambahan dari aktuator resistif: 0.3 W
Isolasi Listrik:
Channel ke Bus: Ya
Channel ke Channel: Tidak
Input Digital Aman:
Jumlah: 2
Tipe: A
Tegangan: 24 VDC (-15%/+20%)
Tipe Input: EN 61131-2 Tipe 1
Filter Perangkat Keras: ≤150 µs
Filter Perangkat Lunak: 0–500 ms (konfigurabel)
Input Circuit: Sink
Arus Input: 2–4.59 mA (hardware J0 ke atas: hingga 3.28 mA)
Resistansi Input: ≥5.23 kΩ (hardware J0 ke atas: ≥7.33 kΩ)
Deteksi Error: 100 ms
Tegangan Isolasi: 500 Veff
Batas Switching: Low <5 VDC, High >15 VDC
Panjang Kabel Maks.: 60 m (tanpa shield), 400 m (dengan shield)
Pulse Output:
Jumlah: 2
Tipe: Push-Pull
Arus Output: 100 mA (J0 ke atas: 50 mA)
Proteksi: Overload dan short-circuit dengan thermal shutdown
Peak Short Circuit: 300 mA (J0 ke atas: 25 A @15 µs)
RDS(on): 60 Ω
Tegangan Switching: I/O supply – voltage drop
Total Arus Nominal: 200 mA (J0 ke atas: 100 mA)
Kondisi Operasional & Lingkungan:
Orientasi: Horizontal & Vertikal
Suhu Operasi: 0–60°C (hor.), 0–50°C (vertikal)
Penyimpanan & Transportasi: -40 hingga +85°C
Kelembaban Relatif: 5–95% (tanpa kondensasi)
Ketinggian: 0–2000 m
Sertifikasi:
CE, UKCA, UL, ATEX (Zona 2), cULus, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC
Standar Safety:
IEC 61508 SIL 3,
EN 62061 SIL 3,
EN ISO 13849-1 Cat.4 PL e,
IEC 61511 SIL 3,
UL 1998,
EN 50156-1
Properti Mekanik:
Pitch: 25 mm
Perlu pemesanan terminal dan bus module safety-keyed secara terpisah
Download
Automation Studio HW Upgrade (EXE)
File installer untuk upgrade hardware module X20SI2100 di Automation Studio.
Sertifikat Hazardous Location (PDF)
Dokumen sertifikasi dari CSA untuk penggunaan di area berbahaya.
Sertifikat Kelautan (PDF)
Dokumen persetujuan produk untuk aplikasi kelautan dari berbagai badan klasifikasi.
Sertifikat UL (PDF)
Sertifikat UL untuk modul X20.
