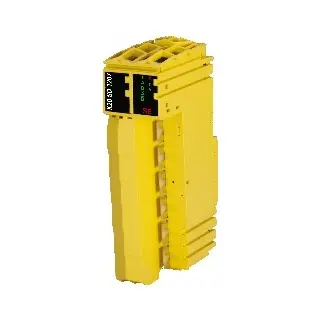

X20SD1207

Informasi Dasar

Model: X20SD1207

Kategori: Safe Digital Input Module

Brand: B&R Indonesia

• 1 kanal masukan counter digital tipe A yang aman, frekuensi hingga 7 kHz

• Mendukung sinyal encoder A-A, A-B, A-A/-B-B/

• Input sink, dengan filter yang dapat dikonfigurasi

• Digunakan untuk aplikasi pengukuran kecepatan dengan sinyal AB

• Cocok untuk aplikasi keamanan hingga PL e atau SIL 3

• Dirancang untuk terminal blok 12-pin X20

Informasi Teknis

Tipe Modul:

1 kanal counter digital aman, 7 kHz, 24 VDC

Kode B&R:

0xCAC1

Indikator Status:

Status kanal, status operasi, dan status modul dengan LED dan software

Konsumsi Daya:

• Bus: 0.25 W

• Internal I/O: 0.75 W

• Tambahan beban aktuator: 0.064 W

Isolasi Listrik:

• Kanal ke Bus: Ya

• Kanal ke Kanal: Tidak

Sertifikasi dan Keamanan Fungsional:

• CE, UKCA, cULus, ATEX Zone 2, DNV, CCS, LR, KR, ABS, BV, KC

• SIL 3 (IEC 61508, EN 62061), PL e (EN ISO 13849-1), EN 50156-1

• UL ANSI UL 1998:2013

• HazLoc: Class I, Division 2, Groups ABCD, T5

Catu Daya Encoder:

• Tegangan output: 24 VDC dikurangi drop tegangan (RDS(on))

• Arus output nominal: 80 mA

• Perlindungan: Tahan hubung singkat, dibatasi termal (PTC)

• RDS(on): 10 Ω

Catu Daya I/O:

• Tegangan nominal: 24 VDC

• Rentang tegangan: 24 VDC -15% / +20%

• Perlindungan polaritas terbalik: Ya

Input Digital Aman:

• Jumlah: 1

• Tipe: A

• Tegangan: 24 VDC

• Tipe EN 61131-2: Tipe 1

• Frekuensi Maksimum: 7 kHz

• Filter hardware: < 10 µs

• Filter software: 0–100 s (konfigurable)

• Rangkaian input: Sink

• Arus input: Min 2 mA – Max 2.48 mA

• Resistansi input: 9.68 kΩ

• Tegangan isolasi kanal ke bus: 500 Veff

• Threshold:

  • Low: < 5 VDC

  • High: > 15 VDC

• Panjang kabel maksimal: 30 m (dengan shielding)

Kondisi Operasional:

• Orientasi: Horizontal & Vertikal

• Ketinggian: 0–2000 m tanpa batasan

• Derajat perlindungan: IP20

• Suhu Operasional:

  • Horizontal: 0–60°C

  • Vertikal: 0–50°C

• Penyimpanan & Transportasi: -40 hingga 85°C

• Kelembaban: 5–95% (tanpa kondensasi)

Properti Mekanik:

• Terminal block dan bus module dipesan terpisah

• Pitch: 25+0.2 mm
