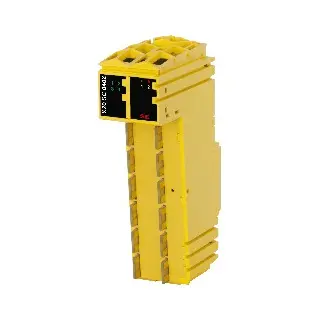

X20SC0402
Informasi Dasar
Kode Produk: X20SC0402
Deskripsi:
Modul X20SC0402 adalah modul I/O keselamatan dari B&R dengan 4 input digital aman (type A, sink), 4 output pulsa, dan 2 output digital aman (type B2, source) bertegangan 24 VDC. Dirancang untuk aplikasi hingga SIL 3 / PL e, modul ini mendukung deteksi kesalahan, filter software yang dapat dikonfigurasi, serta perlindungan terhadap restart otomatis. Cocok digunakan bersama terminal 12-pin seri X20.
Fitur Utama:
4 input digital aman (sink)
2 output digital aman (type B, 0.2 A, high-side)
4 output pulsa push-pull
Tegangan nominal: 24 VDC
Output dengan teknologi semikonduktor, tidak tergantung jumlah siklus
Konfigurasi filter input software per kanal (0–500 ms)
Proteksi terhadap polaritas terbalik, hubung singkat, dan beban lebih
Kompatibel dengan aplikasi safety hingga PL e / SIL 3
Informasi Teknis
Deskripsi Singkat:
Modul I/O: 4 input digital aman type A, 4 output pulsa, 24 VDC, 2 output digital aman type B2, 0.2 A, OSSD <10 µs
Kebutuhan Daya:
Konsumsi daya bus: 0.4 W
Konsumsi daya internal I/O: 2.5 W
Input Digital Aman:
Jumlah: 4
Tipe: Type A (Sink)
Tegangan: 24 VDC (-15% / +20%)
Arus input: 2–3.28 mA
Filter hardware: ≤150 µs
Filter software: 0–500 ms
Tegangan isolasi channel-bus: 500 Veff
Threshold: Low < 5 VDC, High > 15 VDC
Panjang kabel: hingga 400 m (shielded)
Output Digital Aman (HS-HS):
Jumlah: 2
Tipe: FET, type B2 (positive switching)
Tegangan: 24 VDC
Arus output: 0.2 A per channel, total 0.4 A
Braking voltage: max. 45 VDC
RDS(on): 5 Ω
Test pulse: maks. 10 µs
Beban kapasitif maksimum: 100 nF
Tegangan isolasi channel-bus: 500 Veff
Output Pulsa:
Jumlah: 4
Tipe: Push-pull
Arus nominal: 50 mA
Perlindungan: pemutusan otomatis per kanal jika overload
RDS(on): 80 Ω
Arus hubung singkat puncak: 0.5 A (120 µs)
Kondisi Lingkungan:
Operasi: 0–60°C (horizontal), 0–50°C (vertikal)
Penyimpanan/Transport: -40 hingga +85°C
Kelembaban: 5–95% non-kondensasi
Perlindungan: IP20
Sertifikasi:
CE, UKCA, UL (cULus E115267)
ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)
Functional Safety: SIL 3 (IEC 61508), PL e (EN ISO 13849-1), Cat. 4, dan lainnya
Catatan Mekanis:
Pitch: 25 (+0.2) mm
Diperlukan pembelian terpisah untuk terminal blok dan bus module dengan kunci keselamatan
