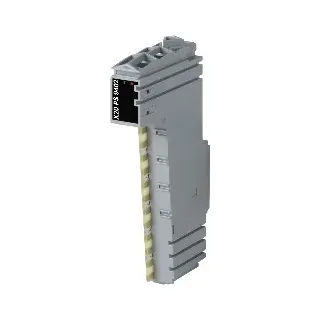

X20PS9402
Informasi Dasar
Modul X20PS9402 merupakan modul catu daya dari B&R yang dirancang untuk memasok daya ke bus controller, X2X Link, serta I/O internal pada sistem X20. Produk ini sangat cocok untuk sistem X20 berskala kecil dan tidak mendukung ekspansi atau redundansi suplai dengan menggunakan lebih dari satu modul.
Catu daya untuk bus controller, X2X Link, dan suplai I/O internal
Biaya rendah, ideal untuk sistem kecil
Tidak ada isolasi listrik antara feed dan X2X Link
Tidak mendukung pengoperasian paralel atau redundansi suplai
Tidak diperbolehkan ekspansi dengan bus transmitter
Informasi Teknis
Deskripsi Singkat:
Modul catu daya 24 VDC untuk bus controller, suplai daya X2X Link, dan I/O internal.
Kode Produk B&R:
0xA389
Status Indikator:
Indikator LED untuk status operasi dan modul
Diagnostik overload & run/error tersedia via LED dan software
Konsumsi Daya:
X2X Link: 1.64 W
Internal I/O: 0.6 W
Sertifikasi:
CE, UKCA
ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)
UL (cULus), HazLoc (cCSAus)
DNV, CCS, LR (ENV1), KR, ABS, BV, KC
Input Daya (Bus Controller/X2X Link):
Tegangan: 24 VDC -15% / +20%
Arus Maks: 0.7 A
Sekring: Terintegrasi
Proteksi polaritas terbalik: Ya
Output Daya (Bus Controller/X2X Link):
Output: 7 W @ 45°C (horizontal), 5 W @ 55°C
Tidak mendukung koneksi paralel atau operasi redundan
Perlindungan overload: Proof terhadap short-circuit, overload sementara
Input Daya (I/O):
Tegangan: 24 VDC -15% / +20%
Sekring eksternal diperlukan: max. 10 A slow-blow
Proteksi polaritas terbalik: Tidak tersedia
Output Daya (I/O):
Tegangan nominal: 24 VDC
Beban kontak maksimal: 10 A
Perlindungan short circuit tergantung pada sekring eksternal
Isolasi Listrik:
Suplai BC/X2X Link dan I/O tidak terisolasi dari input dayanya
Kondisi Operasi:
Orientasi pemasangan: Horizontal dan vertikal
Ketinggian:
0–2000 m: tanpa batas
2000 m: reduksi suhu lingkungan 0.5°C/100 m
Perlindungan: IP20
Kondisi Lingkungan:
Suhu Operasi:
Horizontal: -25 to 60°C
Vertikal: -25 to 50°C
Suhu Penyimpanan dan Transportasi: -40 to 85°C
Kelembaban: 5–95% non-kondensasi
Properti Mekanis:
Pemesanan terminal blok: X20TB12 (terpisah)
Pemesanan bus base: X20BB8x (terpisah)
Pitch: 12.5+0.2 mm
