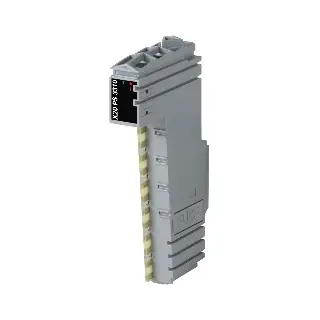

X20PS3310

Informasi Dasar

Modul catu daya X20PS3310 berfungsi sebagai suplai untuk X2X Link dan catu daya internal I/O. Modul ini menyediakan isolasi listrik antara suplai X2X Link dan feed input-nya. Dapat digunakan dalam mode redundansi dengan mengoperasikan beberapa modul catu daya secara bersamaan, serta sudah dilengkapi dengan sekering I/O yang dapat diganti.

Fitur Utama:

• Feed untuk X2X Link dan suplai I/O internal

• Isolasi listrik antara feed dan suplai X2X Link

• Redundansi dimungkinkan dengan pengoperasian beberapa modul

• Sekering I/O terintegrasi dan dapat diganti

Informasi Teknis

Deskripsi Singkat:

Modul catu daya 24 VDC untuk suplai I/O dan bus

Kode B&R: 0x2017

Indikator Status: Overload, status operasi, status modul

Diagnostik:

• Run/Error modul: Ya, melalui LED dan software

• Overload: Ya, melalui LED dan software

Konsumsi Daya:

• Untuk suplai X2X Link: 1.42 W

• Internal I/O: 0.82 W

Sertifikasi:

• CE, UKCA

• ATEX: Zona 2, II 3G Ex nA nC IIA T5 Gc

• UL: cULus E115267 (Industrial Control Equipment)

• HazLoc: cCSAus 244665 (Class I, Div 2, Groups ABCD, T5)

• KC: Ya

Input Suplai X2X Link

• Tegangan masuk: 24 VDC -15% / +20%

• Arus masuk: Maks. 0.7 A

• Sekering: Terintegrasi, tidak dapat diganti

• Proteksi polaritas terbalik: Ya

Output Suplai X2X Link

• Daya nominal output: 7 W

• Koneksi paralel: Ya (maks. 75% daya jika paralel)

• Operasi redundan: Ya

• Karakteristik overload: Short-circuit proof, overload sementara

Input Catu Daya I/O

• Tegangan masuk: 24 VDC -15% / +20%

• Arus masuk: Maks. 6 A

• Sekering: Terintegrasi 6.3 A slow-blow, dapat diganti

• Proteksi polaritas terbalik: Tidak

Output Catu Daya I/O

• Tegangan output nominal: 24 VDC

• Perlakuan saat short circuit: Sekering internal

• Beban kontak maksimum: 6 A

Karakteristik Listrik

• Isolasi listrik:

  • Suplai X2X Link terisolasi dari input-nya

  • Suplai I/O tidak terisolasi dari catu daya I/O

Kondisi Operasi:

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian instalasi:

  • 0–2000 m: tanpa batasan

  • 2000 m: pengurangan suhu lingkungan 0.5°C setiap 100 m

• Perlindungan: IP20

Kondisi Lingkungan:

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan/Transportasi: -40 hingga 85°C

• Kelembaban relatif: 5% hingga 95% (non-kondensasi)

Karakteristik Mekanik:

• Catatan:

  • Perlu dipesan terpisah: terminal block X20TB12

  • Perlu dipesan terpisah: power supply bus module X20BM01

• Jarak antar pin: 12.5+0.2 mm

Download

Software HW Upgrade

Berisi file instalasi EXE untuk update perangkat keras modul X20PS3310 pada Automation Studio.

• V2.7 HW Upgrade (EXE X20PS3310) – 1.1.1.0 (03/16/2016) – 1 MB

• V3.0 HW Upgrade (EXE X20PS3310) – 1.1.1.0 (03/16/2016) – 2 MB

• V4.0 HW Upgrade (EXE X20PS3310) – 1.4.0.0 (07/23/2025) – 1 MB

• V6.0 HW Upgrade (EXE X20PS3310) – 1.4.0.0 (07/23/2025) – 1 MB

Certificates

Dokumen sertifikasi resmi seperti UL, ATEX, KC, dan deklarasi kesesuaian untuk X20PS3310.

• 244665 CSA HazLoc CoC X20, X67 (PDF) – 2.0 (02/16/2024) – 158 KB

• E115267 UL CoC X20 (PDF) – 2.40 (07/10/2023) – 1 MB

• EU Declaration ATEX X20 (PDF) – 2023-07 (09/05/2023) – 218 KB

• EU Declaration of Conformity PLC X20 (PDF) – 2021/10 (11/08/2021) – 169 KB

• FTZU 09 ATEX 0083X (PDF) – 3.00 (10/12/2021) – 771 KB

• UK Declaration PLC X20 (PDF) – 2024-01 (01/18/2024) – 151 KB

• X20, X67 KC Certificates (PDF) – 1.00 (10/08/2020) – 6 MB

Documentation

Datasheet lengkap dalam format PDF untuk referensi teknis produk X20PS3310.

• Data Sheet X20PS3310 (PDF) – 3.30 (07/14/2025) – 857 KB
