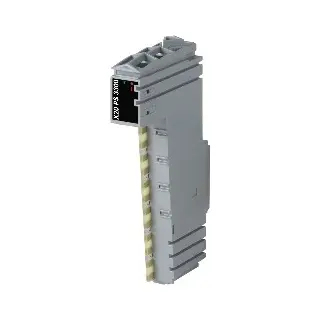

X20PS3300
Informasi Dasar
Model: X20PS3300
Deskripsi: Modul catu daya B&R dengan fungsi pasokan untuk X2X Link dan suplai internal I/O.
Modul ini menyediakan isolasi listrik antara suplai X2X Link dan suplai internal. Cocok untuk penggunaan redundan dengan mengoperasikan beberapa modul secara paralel.
Catu daya untuk X2X Link dan suplai I/O internal
Isolasi listrik antara catu daya dan suplai X2X Link
Mendukung operasi redundan dengan beberapa modul sekaligus
Dirancang untuk sistem otomasi industri B&R
Informasi Teknis
Deskripsi Singkat:
Modul catu daya 24 VDC untuk I/O dan bus.
Informasi Umum:
B&R ID code: 0x1BC0
Indikator status: Overload, status operasi, status modul
Diagnostik: Ya, melalui LED dan perangkat lunak
Konsumsi daya:
Suplai daya X2X Link: 1.42 W
Suplai internal I/O: 0.6 W
Sertifikasi: CE, UKCA, ATEX (Zone 2), UL (cULus), HazLoc (Class I Div 2), DNV, CCS, LR, KR, ABS, BV, KC
Input Suplai Daya X2X Link:
Tegangan: 24 VDC -15% / +20%
Arus: Maks. 0.7 A
Fuse: Terintegrasi, tidak dapat diganti
Perlindungan polaritas terbalik: Ya
Output Suplai Daya X2X Link:
Daya output nominal: 7 W
Koneksi paralel: Ya (maks. 75% daya saat paralel)
Operasi redundan: Ya
Tahan terhadap overload dan korsleting sementara
Input Suplai Daya I/O:
Tegangan: 24 VDC -15% / +20%
Fuse eksternal: Maks. 10 A, slow-blow
Perlindungan polaritas terbalik: Tidak
Output Suplai Daya I/O:
Tegangan nominal: 24 VDC
Perlakuan saat korsleting: Melalui fuse eksternal
Beban kontak yang diizinkan: 10 A
Properti Listrik:
Isolasi:
Suplai X2X Link terisolasi dari suplai daya X2X Link
Suplai I/O tidak terisolasi dari suplai daya I/O
Kondisi Operasi:
Orientasi pemasangan: Horizontal dan vertikal
Ketinggian pemasangan:
0–2000 m: tanpa batasan
2000 m: turunkan suhu lingkungan 0.5°C per 100 m
Perlindungan IP: IP20
Kondisi Lingkungan:
Suhu Operasional:
Horizontal: -25°C hingga 60°C
Vertikal: -25°C hingga 50°C
Penyimpanan dan Transportasi: -40°C hingga 85°C
Kelembaban relatif: 5–95% (non-kondensasi)
Properti Mekanis:
Perlu dipesan terpisah:
Terminal block X20TB12
Modul bus suplai daya X20BM01
Pitch: 12.5+0.2 mm
Download
Automation Studio HW Upgrades
Berisi file upgrade hardware untuk modul X20PS3300 dalam berbagai versi.
Certificates
Sertifikasi resmi dari lembaga-lembaga kelayakan produk untuk penggunaan industri dan maritim.
EU Declaration
Dokumen deklarasi kesesuaian untuk ATEX dan PLC X20.
