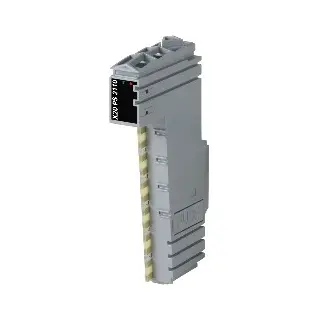

X20PS2110

Informasi Dasar

Model: X20PS2110

Deskripsi:

Modul catu daya 24 VDC untuk suplai internal I/O.

Modul ini dilengkapi dengan sekring yang dapat diganti untuk suplai daya I/O, memastikan perlindungan dan pengoperasian yang aman dari sistem I/O.

Fitur Utama:

• Modul catu daya untuk suplai internal I/O

• Sekring internal 6.3 A slow-blow yang dapat diganti

• Tanpa proteksi polaritas terbalik

• Mendukung pemasangan horizontal dan vertikal

• Telah tersertifikasi: CE, UKCA, ATEX Zone 2, UL, HazLoc, KC

Informasi Teknis

Deskripsi Singkat

• Modul catu daya 24 VDC untuk suplai internal I/O

Informasi Umum

• B&R ID code: 0x2016

• Indikator status: Status operasi dan status modul

• Diagnostik: LED status modul dan perangkat lunak

• Konsumsi daya:

  • Bus: 0.2 W

  • Internal I/O: 0.82 W

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20)

  • UL (cULus E115267)

  • HazLoc (cCSAus 244665 Class I, Division 2, Groups ABCD, T5)

  • KC

Input Power I/O

• Tegangan input: 24 VDC (-15% / +20%)

• Arus input: Maks. 6 A

• Sekring: 6.3 A slow-blow (terintegrasi dan bisa diganti)

• Proteksi polaritas terbalik: Tidak tersedia

Output Power I/O

• Tegangan output nominal: 24 VDC

• Perlindungan hubung singkat: Sekring terintegrasi

• Beban kontak yang diizinkan: 6 A

Karakteristik Kelistrikan

• Isolasi: Suplai I/O tidak terisolasi dari suplai daya I/O

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian pemasangan:

  • 0–2000 m: tanpa batas

  • 2000 m: penurunan suhu sekitar 0.5°C setiap 100 m

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95%, non-kondensasi (operasi, penyimpanan, transportasi)

Karakteristik Mekanis

• Catatan:

  • Order terminal block X20TB12 secara terpisah

  • Order power supply bus module X20BM01 secara terpisah

• Pitch: 12.5+0.2 mm

Download

Automation Studio HW Upgrades

Berisi file pembaruan perangkat lunak untuk modul X20PS2110, digunakan pada Automation Studio.

• V2.7 HW Upgrade (X20PS2110) – exe X20PS2110 v2.7 (1.1.1.0)

• V3.0 HW Upgrade (X20PS2110) – exe X20PS2110 v3.0 (1.1.1.0)

• V4.0 HW Upgrade (X20PS2110) – exe X20PS2110 v4.0 (1.3.0.0)

Certificates

Sertifikat resmi yang menunjang kelayakan dan sertifikasi modul.

• 244665 CSA HazLoc CoC X20, X67 – PDF

• E115267 UL CoC X20 – PDF

• EU Declaration ATEX X20 – PDF

• EU Declaration of Conformity PLC X20 – PDF

• FTZU 09 ATEX 0083X – PDF

• Safe Cutoff of Potential Groups – PDF

• UK Declaration PLC X20 – PDF

• X20, X67 KC Certificates – PDF

Documentation

Dokumen datasheet yang berisi spesifikasi teknis lengkap modul.

• Data Sheet X20PS2110 – PDF
