X20PS2100
Informasi Dasar

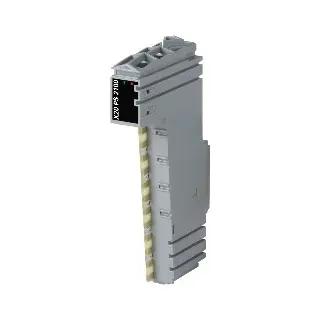

X20PS2100 – Power Supply Module 24 VDC
Modul pasokan daya 24 VDC ini digunakan khusus untuk suplai internal I/O pada sistem B&R X20. Produk ini dirancang untuk memenuhi standar industri dengan kemampuan pemasangan fleksibel baik secara horizontal maupun vertikal.
Fitur Utama:
Modul pasokan daya 24 VDC untuk suplai daya I/O internal
Kompatibel dengan CPU dan modul I/O B&R
Isolasi listrik: Tidak terisolasi antara pasokan dan beban I/O
Perlu modul tambahan: terminal X20TB12 & bus power module X20BM01
Informasi Teknis
Deskripsi Singkat:
Modul pasokan daya 24 VDC untuk suplai internal I/O
Informasi Umum:
B&R ID Code: 0x1BBF
Indikator status: Status operasi & modul
Diagnostik: LED dan perangkat lunak
Konsumsi daya:
Bus: 0.2 W
Internal I/O: 0.6 W
Sertifikasi:
CE, UKCA, UL (cULus), HazLoc (cCSAus Class I Div 2)
ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)
Sertifikasi maritim: DNV, CCS, LR (ENV1), KR, ABS, BV, KC
Pasokan Daya Input:
Tegangan input: 24 VDC -15% / +20%
Sekering eksternal yang diperlukan: Maks. 10 A, slow-blow
Proteksi polaritas terbalik: Tidak tersedia
Pasokan Daya Output:
Tegangan output nominal: 24 VDC
Perilaku saat hubung singkat: Dilindungi oleh sekering input
Beban kontak yang diperbolehkan: 10 A
Properti Listrik:
Tidak ada isolasi antara suplai I/O dan suplai daya I/O
Kondisi Operasi:
Orientasi pemasangan: Horizontal & vertikal
Ketinggian:
0–2000 m: Tanpa batas
2000 m: Penurunan suhu sekitar 0.5°C per 100 m
Proteksi IP: IP20
Kondisi Lingkungan:
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu penyimpanan & transportasi: -40 hingga 85°C
Kelembaban relatif: 5 hingga 95%, non-kondensasi
Properti Mekanik:
Perlu pemesanan terpisah:
Terminal block X20TB12
Power supply bus module X20BM01
Jarak antar pin (pitch): 12.5+0.2 mm
