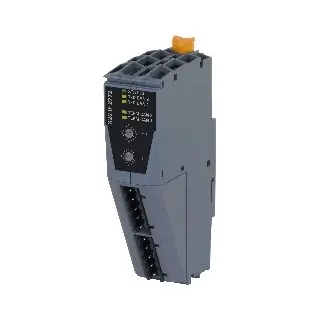

X20IF2772

Informasi Dasar

X20IF2772 adalah modul interface B&R dengan koneksi dual CAN bus. Modul ini dirancang untuk memperluas kemampuan CPU X20 dan memungkinkan integrasi komunikasi CAN secara langsung. Dengan resistor terminasi terintegrasi dan dua antarmuka CAN (IF1 dan IF2), modul ini sangat cocok digunakan dalam aplikasi industri yang membutuhkan komunikasi berbasis CAN, termasuk sistem otomasi dan kontrol mesin.

• Dual CAN bus interface

• Resistor terminasi terintegrasi

• Kompatibel dengan CANopen master di Automation Studio 3.0 ke atas

• Dilengkapi indikator LED untuk status modul, transfer data, dan resistor terminasi

• Dapat dipasang secara horizontal maupun vertikal

Informasi Teknis

Komunikasi:

• 2x CAN bus (SJA1000)

• 5-pin male multipoint connector

• Jarak maksimum: 1000 m

• Kecepatan transfer: hingga 1 Mbit/s

• Resistor terminasi: terintegrasi di modul

Isolasi Listrik:

• Isolasi antara PLC dan kedua antarmuka CAN (IF1 & IF2), serta antar antarmuka

Konsumsi Daya:

• 1.2 W

Indikator Status (LED):

• Status modul

• Transfer data

• Resistor terminasi

Sertifikasi:

• CE, UKCA, ATEX (Zone 2, II 3G Ex nA nC IIA T5 Gc), UL, HazLoc (Class I Div 2 Groups ABCD T5), DNV, CCS, LR, KR, ABS, BV, KC

Kondisi Operasional:

• Orientasi pemasangan: horizontal & vertikal

• Ketinggian instalasi: 0–2000 m tanpa batasan, >2000 m dengan derating suhu 0.5°C/100 m

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu penyimpanan & transportasi: -40°C hingga 85°C

• Kelembaban relatif: 5% hingga 95% non-kondensasi

Properti Mekanis:

• Slot: dipasang pada sistem PLC X20

• Terminal block TB2105 perlu dipesan terpisah (2x)

Download

Dokumen: Automation Studio HW Upgrades

Beberapa file upgrade untuk hardware X20IF2772 tersedia untuk berbagai versi Automation Studio. Semua file adalah installer .exe.

• EXE V2.6 HW Upgrade (X20IF2772) - 1.0.6.0 (476 KB)

• EXE V2.6 HW Upgrade (X20IF2772) - 1.5.0.0 (1 MB)

• EXE V3.0 HW Upgrade (X20IF2772) - 1.6.0.0 (2 MB)

• EXE V4.0 HW Upgrade (X20IF2772) - 1.7.0.0 (973 KB)

Sertifikat

• PDF 244665 CSA HazLoc CoC X20, X67 - 2.0 (158 KB)

  Sertifikat untuk CSA HazLoc yang mencakup seri X20 dan X67.

• PDF ABS Certificate of Product Design Assessment - X20 IO Series - 2.00 (454 KB)

  Sertifikat desain produk dari ABS untuk seri modul I/O X20.

• PDF BV Type Approval Certificate - X20 - 1.00 (556 KB)

  Sertifikat persetujuan tipe dari Bureau Veritas untuk seri X20.

• PDF CCS Type Approval Certificate - X20 - 1.00 (285 KB)

  Sertifikat persetujuan CCS untuk seri X20.

Grup File:

• Automation Studio HW Upgrades

  Berisi file instalasi pembaruan hardware untuk modul X20IF2772.

• Certificates

  Berisi dokumen PDF sertifikasi dari berbagai badan internasional seperti CSA, ABS, BV, CCS.
