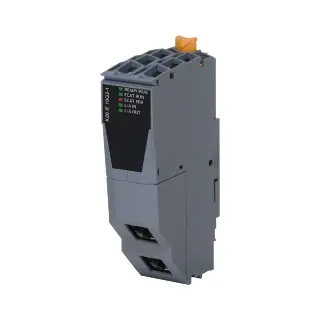

X20IF10G3-1
Informasi Dasar
X20IF10G3-1 adalah modul interface EtherCAT slave dari B&R yang dilengkapi dengan dua koneksi RJ45 untuk mendukung komunikasi daisy chain melalui switch terintegrasi. Modul ini memungkinkan sistem B&R (seperti modul I/O dan POWERLINK) untuk terhubung secara langsung ke sistem dari produsen lain menggunakan protokol EtherCAT, sehingga mempercepat dan mempermudah transfer data dua arah.
Modul ini kompatibel untuk digunakan pada CPU X20 maupun pada bus controller POWERLINK X20BC1083.
Informasi Teknis
Jenis Modul: Modul komunikasi EtherCAT (slave)
B&R ID Code: 0xA72C
Status Indikator: LED untuk status modul, status jaringan, dan transfer data
Konsumsi Daya: 2 W
Isolasi Listrik: PLC terisolasi dari EtherCAT (IF1 dan IF2)
Fieldbus: EtherCAT (slave), 2x RJ45 shielded
Panjang Kabel Maksimum: 100 m antar stasiun
Kecepatan Transfer: 100 Mbit/s, Full-duplex, Auto-negotiation, Auto-MDI/MDIX
Controller Jaringan: netX100
Orientasi Pemasangan: Horizontal dan vertikal
Ketinggian Instalasi:
0–2000 m: Tanpa batasan
2000 m: Reduksi suhu lingkungan 0.5°C per 100 m
Suhu Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu Penyimpanan / Transportasi: -40 hingga 85°C
Kelembaban Relatif: 5–95% tanpa kondensasi
Proteksi: IP20 (EN 60529)
Slot Pemasangan: X20 PLC dan bus controller X20BC1083
Sertifikasi:
CE, UKCA, UL (cULus E115267)
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
HazLoc: Class I, Division 2, Groups ABCD, T5
DNV: Temp. B, Humidity B, Vibration B, EMC B
CCS, LR (ENV1), KR, ABS, BV (EC33B), KC
Download
Automation Studio HW Upgrade
V6.0 HW Upgrade (X20IF10G3-1) – exe 1.9.0.0 (09/09/2024) – 5 MB
V4.0 HW Upgrade (X20IF10G3-1) – exe 1.9.0.0 (09/09/2024) – 5 MB
V3.0 HW Upgrade (X20IF10G3-1) – exe 1.0.3.0 (02/22/2016) – 1 MB
