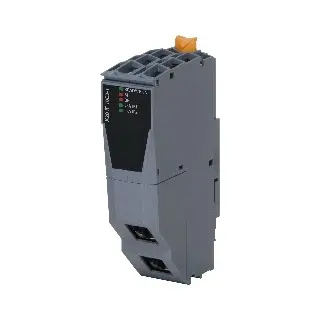

X20IF10E3-1
Informasi Dasar
Modul antarmuka X20IF10E3-1 dari B&R adalah perangkat PROFINET IO (slave) dengan dua port RJ45 berkemampuan switch, memungkinkan koneksi sistem B&R seperti I/O module dan POWERLINK ke sistem dari vendor lain secara mudah dan efisien. Modul ini mendukung komunikasi data dua arah, cocok digunakan pada kontroler seri X20 maupun bus controller X20BC1083. Dengan fitur switch terintegrasi, sistem dapat dikonfigurasi secara daisy chain untuk efisiensi kabel.
Informasi Teknis
Tipe Modul: Komunikasi PROFINET IO device (slave)
B&R ID Code: 0xA71E
Konsumsi Daya: 2 W
Indikator Status: Status modul, status jaringan, transfer data (melalui LED dan software)
Isolasi Listrik: Isolasi antara PLC dan PROFINET IO
Port: 2x RJ45 shielded (switch terintegrasi)
Kecepatan Transfer: 100 Mbit/s
Panjang Kabel Maksimum: 100 m antar stasiun
Physical Layer: 100BASE-TX
Mode Komunikasi: Half-duplex dan Full-duplex
Fitur Tambahan: Autonegotiation, Auto-MDI/MDIX
Controller Interface: netX100
Konformitas PROFINET: Class C
Kelas Performa: RT (mendukung IRT)
Kelas Netload: III
Sertifikasi dan Ketahanan Lingkungan
CE, UKCA, KC: Ya
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
UL & HazLoc: cULus E115267, cCSAus 244665
DNV, CCS, LR, KR, ABS, BV: Sesuai standar industri maritim
Suhu Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu Penyimpanan/Transportasi: -40 hingga 85°C
Kelembaban Relatif: 5% hingga 95%, non-kondensasi
Proteksi IP: IP20 (EN 60529)
Ketinggian Instalasi:
0–2000 m: tanpa batasan
2000 m: pengurangan suhu 0.5°C tiap 100 m
Pemasangan Mekanis
Dapat dipasang di modul X20 PLC dan expandable bus controller X20BC1083
Mendukung pemasangan horizontal dan vertikal
Download
Automation Studio HW Upgrades
Berisi file installer untuk upgrade hardware di Automation Studio sesuai versi.
V3.0 HW Upgrade (X20IF10E3-1) - v1.2.0.0 (07/04/2012) - EXE 898 KB
V3.0 HW Upgrade (X20IF10E3-1) - v1.3.5.0 (02/12/2016) - EXE 2 MB
V4.0 HW Upgrade (X20IF10E3-1) - v1.9.0.0 (07/23/2021) - EXE 6 MB
Certificates
Sertifikasi dari lembaga pengujian global untuk keamanan, kelayakan, dan penggunaan industri maritim dan zona berbahaya.
