X20IF10D3-1
Informasi Dasar

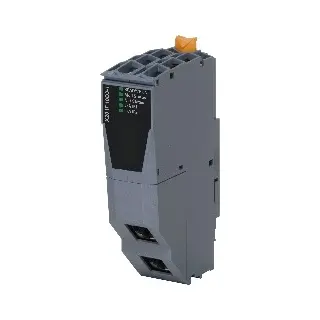

X20IF10D3-1 adalah modul komunikasi EtherNet/IP Adapter (slave) dari B&R yang dirancang untuk menghubungkan sistem B&R (seperti modul I/O dan POWERLINK) ke sistem dari produsen lain. Modul ini memungkinkan transfer data dua arah secara cepat dan mudah melalui dua koneksi RJ45 yang terintegrasi sebagai switch, ideal untuk daisy chain cabling.
Modul ini dapat digunakan pada CPU X20 atau pada bus controller POWERLINK yang dapat diperluas seperti X20BC1083.
Informasi Teknis
Deskripsi Singkat
Modul komunikasi EtherNet/IP Adapter (slave)
Informasi Umum
B&R ID code: 0xA71C
Indikator status: Status modul, status jaringan, transfer data
Konsumsi daya: 2 W
Sertifikasi: CE, UKCA, ATEX Zone 2, UL, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC
Proteksi: IP20
Antarmuka
Fieldbus: EtherNet/IP Adapter
Konektor: 2x RJ45 shielded (switch)
Panjang kabel maksimum: 100 m antar stasiun
Kecepatan transfer: 10/100 Mbit/s
Fitur komunikasi: Half-duplex, Full-duplex, Autonegotiation, Auto-MDI/MDIX
Kontroller: netX100
Karakteristik Kelistrikan
Isolasi: PLC terisolasi dari EtherNet/IP (IF1 dan IF2)
Kondisi Operasional
Orientasi pemasangan: Horizontal dan vertikal
Ketinggian: hingga 2000 m tanpa batasan, di atas 2000 m perlu penyesuaian suhu
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu penyimpanan dan transportasi: -40 hingga 85°C
Kelembapan relatif: 5% hingga 95% tanpa kondensasi
Properti Mekanis
Slot: Digunakan dalam sistem X20 PLC atau X20BC1083
