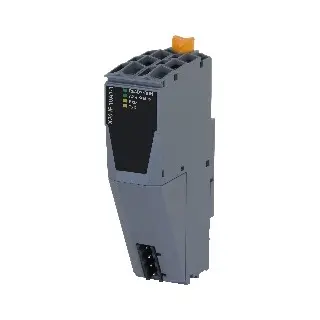

X20IF10A1-1
Informasi Dasar
Modul antarmuka X20IF10A1-1 dari B&R merupakan ASi interface master yang memungkinkan integrasi komponen pihak ketiga ke dalam sistem B&R secara mudah dan cepat. Modul ini mendukung komunikasi dua arah dan dapat digunakan baik pada CPU seri X20 maupun kontroler bus POWERLINK ekspansi seperti X20BC1083.
Fitur utama:
Master interface ASi
Isolasi listrik antara PLC dan interface
Konektor bus 4-pin
Kompatibel dengan lingkungan industri berat (sertifikasi ATEX, DNV, UL, dsb)
Informasi Teknis
Deskripsi Singkat
Komunikasi: ASi interface master
Informasi Umum
B&R ID code: 0xA718
Indikator status: Status modul, status jaringan, transfer data via LED dan software
Konsumsi arus fieldbus: Maks. 27 mA
Konsumsi daya:
Bus: 1.1 W
Fieldbus: 0.85 W
Sertifikasi:
CE, UKCA, UL (cULus), ATEX Zone 2, HazLoc (cCSAus Class I Div 2), DNV, CCS, LR (ENV1), KR, ABS, BV, KC
Antarmuka
IF1: ASi interface master
Tipe: ASi master profile M4
Konektor: Male multipoint 4-pin
Tegangan: 24 – 32 V
Kontroler: netX100
Maks. slave: 62 perangkat
Jarak maks.:
Standar: 100 m
Dengan komponen tambahan: 500 m
Waktu siklus maks.: 5 ms
Waktu respons tipikal: 3 ms
Properti Elektrikal
Isolasi listrik: PLC terisolasi dari AS (IF1)
Kondisi Operasional
Orientasi pemasangan: Horizontal dan vertikal
Ketinggian instalasi:
0–2000 m: Tidak ada batasan
2000 m: Penurunan suhu lingkungan 0.5°C per 100 m
Perlindungan: IP20 (EN 60529)
Kondisi Lingkungan
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu penyimpanan dan transportasi: -40 hingga 85°C
Kelembaban relatif: 5–95%, non-kondensasi (operasi, penyimpanan, transportasi)
Properti Mekanis
Catatan: Terminal block TB704 perlu dipesan terpisah
Slot: Digunakan pada PLC X20 atau kontroler ekspansi X20BC1083
Download
Automation Studio HW Upgrade
File installer untuk upgrade hardware module X20IF10A1-1 pada Automation Studio.
Certificates – HazLoc
Dokumen sertifikasi area berbahaya (Hazardous Location):
Certificates – Maritime
Sertifikasi untuk aplikasi kelautan:
Certificates – UL
Sertifikat untuk peralatan kontrol industri:
Certificates – Fieldbus
Sertifikasi konektivitas interface fieldbus ASi:
Declarations of Conformity
Pernyataan kesesuaian regulasi dan standar:
