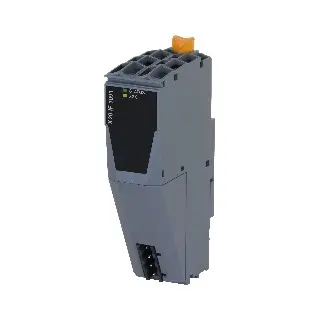

X20IF1091
Informasi Dasar
Modul interface X20IF1091 digunakan untuk ekspansi aplikasi spesifik pada sistem kontrol B&R X20. Dilengkapi dengan antarmuka X2X Link master, memungkinkan koneksi ke hingga 253 stasiun dalam topologi jaringan linier. Cocok untuk aplikasi industri yang membutuhkan komunikasi cepat dan handal antar modul I/O melalui X2X Link.
Fitur Utama:
Koneksi X2X Link master
Mendukung hingga 253 stasiun
Konsumsi daya rendah: 0.97 W
Dilengkapi indikator LED untuk status modul dan transfer data
Sertifikasi internasional: CE, UKCA, ATEX, UL, HazLoc, KC
Informasi Teknis
Deskripsi Singkat
Tipe modul: Communication module
Port komunikasi: 1x X2X Link master
Informasi Umum
B&R ID code: 0x1F24
Indikator status: LED (modul & transfer data)
Konsumsi daya: 0.97 W
Sertifikasi:
CE, UKCA
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20, Ta sesuai manual X20)
UL: cULus E115267
HazLoc: cCSAus 244665, Class I Div 2 Groups ABCD T5
KC: Yes
Antarmuka
Tipe konektor: 4-pin male multipoint
Jumlah stasiun maksimum: 253
Topologi jaringan: Line
Jarak antar stasiun: Maks. 100 m
Terminator: Internal
Catu daya internal bus: Tidak tersedia
Isolasi: PLC terisolasi dari X2X Link (IF1)
Kondisi Operasi
Orientasi pemasangan: Horizontal & Vertikal
Elevasi:
0–2000 m: Tanpa batasan
2000 m: Penurunan suhu lingkungan 0.5°C per 100 m
Derajat perlindungan: IP20 (EN 60529)
Kondisi Lingkungan
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu penyimpanan/transportasi: -40 hingga 85°C
Kelembaban relatif: 5 hingga 95% (tanpa kondensasi)
Properti Mekanik
Posisi slot: Dalam sistem X20 PLC
Catatan: Terminal block TB704 harus dipesan terpisah
