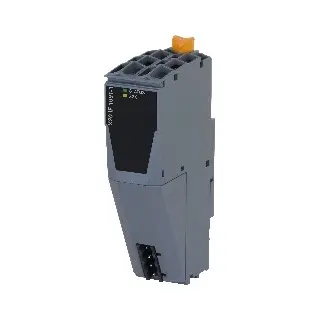

X20IF1091-1

Informasi Dasar

Material Number: X20IF1091-1

Deskripsi:

• X2X Link connection

• Modul interface ini dioperasikan pada bus controller X20BC1083 yang dapat diperluas.

• Dilengkapi dengan antarmuka master X2X Link.

Informasi Teknis

Short Description

• Modul komunikasi

• 1x X2X Link master

General Information

• B&R ID code: 0x2525

• Indikator status: Status modul, transfer data

• Status modul: Ya, menggunakan indikator LED

• Transfer data: Ya, menggunakan indikator LED

• Konsumsi daya: 1.29 W

• Dissipasi daya tambahan oleh aktuator: -

• Sertifikasi:

  • CE: Ya

  • UKCA: Ya

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat manual pengguna X20), FTZÚ 09 ATEX 0083X

  • UL: cULus E115267, Peralatan kontrol industri

  • HazLoc: cCSAus 244665, Peralatan kontrol proses untuk lokasi berbahaya, Class I, Division 2, Groups ABCD, T5

  • KC: Ya

Interfaces

• Interface IF1:

  • Fieldbus: X2X Link master

  • Varian: Konektor multipoint jantan 4-pin

  • Jumlah stasiun maksimum: 253

  • Power supply internal bus: Tidak

  • Topologi jaringan: Line

  • Jarak maksimum antar stasiun: 100 m

  • Resistor terminasi bus: Internal

Electrical Properties

• Isolasi listrik: PLC terisolasi dari X2X Link (IF1)

Operating Conditions

• Orientasi pemasangan:

  • Horizontal: Ya

  • Vertikal: Ya

• Ketinggian instalasi di atas permukaan laut:

  • 0–2000 m: Tanpa batasan

  • 2000 m: Pengurangan suhu lingkungan 0,5°C per 100 m

• Perlindungan (EN 60529): IP20

Ambient Conditions

• Suhu Operasional:

  • Orientasi horizontal: -25 hingga 60°C

  • Orientasi vertikal: -25 hingga 50°C

• Derating: -

• Suhu penyimpanan: -40 hingga 85°C

• Suhu transportasi: -40 hingga 85°C

• Kelembaban relatif:

  • Operasi: 5 hingga 95%, tanpa kondensasi

  • Penyimpanan: 5 hingga 95%, tanpa kondensasi

  • Transportasi: 5 hingga 95%, tanpa kondensasi

Mechanical Properties

• Catatan: Terminal block TB704 perlu dipesan secara terpisah

• Slot: Digunakan pada bus controller X20BC1083-1 yang dapat diperluas

Download

Automation Studio HW Upgrades

Berbagai versi file upgrade hardware untuk modul X20IF1091-1. Cocok untuk digunakan di Automation Studio.

• EXE V2.6 HW Upgrade (X20IF1091-1) – versi 1.0.2.0 (03/12/2012), 520 KB

• EXE V2.6 HW Upgrade (X20IF1091-1) – versi 1.4.0.0 (12/17/2019), 1 MB

• EXE V3.0 HW Upgrade (X20IF1091-1) – versi 1.5.0.0 (06/22/2021), 1 MB

• EXE V4.0 HW Upgrade (X20IF1091-1) – versi 1.8.0.0 (05/08/2025), 1 MB

• EXE V6.0 HW Upgrade (X20IF1091-1) – versi 1.8.0.0 (05/08/2025), 1 MB

HazLoc Certificates

Sertifikasi untuk lokasi berbahaya (Hazardous Location)

• PDF 244665 CSA HazLoc CoC X20, X67 – versi 2.0 (16/02/2024), 158 KB

UL Certificates

Sertifikasi UL untuk sistem X20

• PDF E115267 UL CoC X20 – versi 2.40 (10/07/2023), 1 MB

EU Declaration ATEX

Dokumen deklarasi kesesuaian ATEX untuk sistem X20

• PDF EU Declaration ATEX X20 – versi 2023-07 (05/09/2023), 218 KB

EU Declaration of Conformity

Deklarasi kesesuaian umum untuk sistem PLC X20

• PDF EU Declaration of conformity PLC X20 – versi 2021/10 (08/11/2021), 169 KB
