X20IF1082

Informasi Dasar

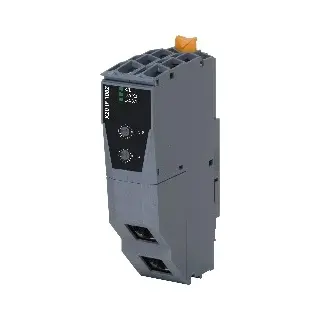

X20IF1082 – Interface Module POWERLINK

Modul antarmuka ini dirancang untuk ekspansi khusus aplikasi dari kontroler seri X20. Dilengkapi dengan antarmuka POWERLINK yang memungkinkan komunikasi Ethernet real-time.

Modul ini memiliki dua soket RJ45 yang terhubung ke hub internal, memungkinkan koneksi daisy-chain yang efisien menggunakan POWERLINK.

Fitur utama:

• POWERLINK untuk komunikasi Ethernet real-time

• Hub terintegrasi untuk efisiensi pemasangan kabel

• Redundansi cincin yang dapat dikonfigurasi

Informasi Teknis

Deskripsi Singkat

• Modul komunikasi: 1x POWERLINK (V1/V2) sebagai node managing atau controlled

Informasi Umum

• B&R ID code: 0x1F1F

• Indikator status: Status modul, fungsi bus (dengan LED dan software)

• Konsumsi daya: 2 W

• Sertifikasi: CE, UKCA, ATEX (Zone 2), UL, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka

• Fieldbus: POWERLINK (V1/V2)

• Tipe: Type 3

• Varian: 2x RJ45 shielded (hub)

• Panjang garis: max. 100 m antar stasiun

• Kecepatan transfer: 100 Mbit/s

• Layer fisik: 100BASE-TX

• Half-duplex: Yes

• Full-duplex: No

• Autonegotiation & Auto-MDI/MDIX: Yes

• Hub propagation delay: 0.96–1 µs

• Kontroler: POWERLINK MAC

Sifat Elektrikal

• Isolasi listrik: PLC terisolasi dari POWERLINK (X1 dan X2)

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian instalasi:

  • 0–2000 m: tanpa pembatasan

  • 2000 m: penurunan suhu lingkungan 0,5°C per 100 m

• Proteksi: IP20

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95% non-kondensasi

Sifat Mekanik

• Slot pemasangan: Di dalam PLC seri X20

Informasi Tambahan

• Teknologi redundansi: Redundancy

• Manual pengguna: Redundancy for control systems

Download

Automation Studio HW Upgrades

File installer untuk melakukan pembaruan hardware Automation Studio yang kompatibel dengan X20IF1082.

• EXE V2.7 HW Upgrade (X20IF1082) – versi 1.2.4.1 (2013-12-17)

• EXE V2.7 HW Upgrade (X20IF1082) – versi 1.5.0.0 (2017-02-16)

• EXE V3.0 HW Upgrade (X20IF1082) – versi 1.9.0.0 (2021-04-09)

• EXE V4.0 HW Upgrade (X20IF1082) – versi 1.13.0.0 (2025-04-08)

• EXE V6.0 HW Upgrade (X20IF1082) – versi 1.13.0.0 (2025-04-08)

Certificates

Sertifikasi resmi dari berbagai badan internasional untuk modul X20IF1082 dan seri X20.

• PDF Sertifikat HazLoc CSA - X20, X67 (versi 2.0 – 2024-02-16)

• PDF ABS Certificate of Product Design Assessment – X20 IO Series (versi 2.00 – 2025-01-13)

• PDF BV Type Approval Certificate – X20 (versi 1.00 – 2022-11-08)

• PDF CCS Type Approval Certificate – X20 (versi 1.00 – 2024-06-28)

• PDF DNV Type Approval Certificate – X20 (versi 11.0 – 2024-02-27)
