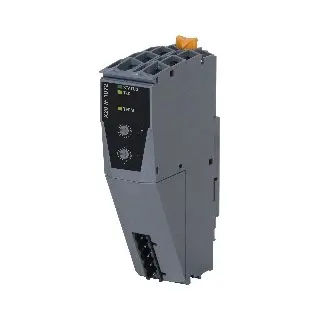

X20IF1072

Informasi Dasar

X20IF1072 adalah modul antarmuka B&R yang dilengkapi dengan koneksi CAN bus, dirancang khusus untuk memperluas fungsi pengontrol X20 dalam aplikasi industri. Modul ini memiliki resistor terminasi terintegrasi, mendukung komunikasi kecepatan tinggi hingga 1 Mbit/s dan dapat dikonfigurasi sebagai CANopen master di Automation Studio 3.0 ke atas.

Fitur utama:

• Koneksi CAN bus

• Resistor terminasi terintegrasi

• Kompatibel dengan CANopen Master

• Transfer data hingga 1000 m dan 1 Mbit/s

• Kontrol status LED: modul, transfer data, resistor terminasi

Informasi Teknis

Deskripsi Singkat

• Modul komunikasi: 1x CAN bus

Informasi Umum

• B&R ID code: 0x1F20

• Indikator status: LED untuk status modul, transfer data, dan resistor terminasi

• Konsumsi daya: 0.79 W

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20)

  • UL: cULus E115267

  • HazLoc: cCSAus 244665 (Class I Div 2, Groups ABCD, T5)

  • DNV: T°: B (0–55°C), Hum: B (hingga 100%), Vibrasi: B (4g), EMC: B

  • CCS, LR (ENV1), KR, ABS, BV (EC33B), KC

Antarmuka

• Sinyal: CAN bus (konfigurasi sebagai CANopen master tersedia)

• Konektor: Male multipoint 5-pin

• Jarak maksimum: 1000 m

• Kecepatan transfer: hingga 1 Mbit/s

• Resistor terminasi: Terintegrasi

• Controller: SJA 1000

Sifat Kelistrikan

• Isolasi listrik: PLC terisolasi dari CAN (IF1)

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian:

  • 0–2000 m: Tanpa batasan

  • 2000 m: Derating suhu 0.5°C per 100 m

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95%, non-kondensasi

Sifat Mekanis

• Catatan: Terminal block TB2105 harus dipesan terpisah

• Slot pemasangan: Dalam X20 PLC

Download

HW Upgrade (EXE)

Berisi file pembaruan hardware untuk modul X20IF1072 agar kompatibel dengan versi Automation Studio terbaru.

• V2.6 HW Upgrade (X20IF1072) - exe 1.8.0.0 (03/31/2021)

• V3.0 HW Upgrade (X20IF1072) - exe 1.8.0.0 (03/31/2021)

• V4.0 HW Upgrade (X20IF1072) - exe 1.10.0.0 (09/07/2021)

HazLoc Certificate (PDF)

Sertifikat Hazardous Location (CSA) untuk seri X20/X67.

• 244665 CSA HazLoc CoC X20, X67 - pdf 2.0 (02/16/2024)

ABS Certificate (PDF)

Sertifikat dari American Bureau of Shipping untuk seri X20 IO.

• ABS Certificate of Product Design Assessment - X20 IO Series - pdf 2.00 (01/13/2025)

BV Certificate (PDF)

Sertifikat dari Bureau Veritas (bahasa Jerman) untuk persetujuan tipe produk X20.

• BV Type Approval Certificate - X20 - pdf 1.00 (11/08/2022) - DE

CCS Certificate (PDF)

Sertifikat persetujuan tipe dari China Classification Society untuk modul X20.

• CCS Type Approval Certificate - X20 - pdf 1.00 (06/28/2024)

DNV Certificate (PDF)

Sertifikat Type Approval dari DNV untuk keperluan maritim.

• DNV Type Approval Certificate - X20 - pdf 11.0 (02/27/2024)
