X20IF1063
Informasi Dasar

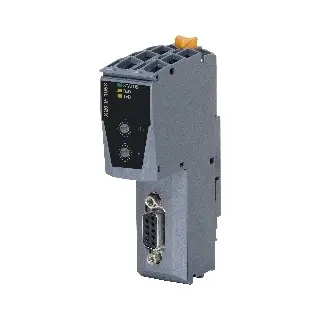

X20IF1063 adalah modul antarmuka dari seri B&R X20 yang menyediakan konektivitas ke PROFIBUS DP sebagai slave (DP V0). Modul ini dirancang untuk komunikasi industri dengan kecepatan transfer hingga 12 Mbit/s dan isolasi listrik antara PLC dan antarmuka bus, menjadikannya pilihan andal dalam sistem otomasi industri yang membutuhkan koneksi fieldbus PROFIBUS.
Informasi Teknis
Short Description
Communication module: 1x PROFIBUS DP V0 slave
General Information
B&R ID code: 0x1F23
Status indicators: Module status, data transfer (LED)
Power consumption: 0.87 W
CE, UKCA certified
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat user manual X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267, industrial control equipment
HazLoc: cCSAus 244665, Class I Div 2 Groups ABCD T5
KC certified: Yes
Interfaces
Interface: IF1
Fieldbus: PROFIBUS DP V0 slave
Connector: 9-pin female DSUB
Max. distance: 1200 m
Max. transfer rate: 12 Mbit/s
Termination resistor: External via T-connector (0G1000.00-090)
Controller: VPC3+C
Electrical Properties
Electrical isolation: PLC isolated from PROFIBUS (IF1)
Operating Conditions
Mounting orientation: Horizontal & Vertical
Installation altitude:
0–2000 m: No limitation
2000 m: Reduce ambient temperature by 0.5°C per 100 m
Protection class: IP20 (EN 60529)
Ambient Conditions
Operating temperature:
Horizontal: -25 to 60°C
Vertical: -25 to 50°C
Storage & transport temperature: -40 to 85°C
Relative humidity (operation, storage, transport): 5–95%, non-condensing
Mechanical Properties
Slot placement: In the X20 PLC
Download
Automation Studio HW Upgrade
Beberapa versi upgrade untuk modul X20IF1063. File berupa installer .exe digunakan pada Automation Studio.
Certificates
Sertifikat resmi untuk kebutuhan compliance ATEX, UL, KC, dan lainnya.
Documentation
Dokumen teknis pendukung penggunaan dan instalasi.
