X20IF1030

Informasi Dasar

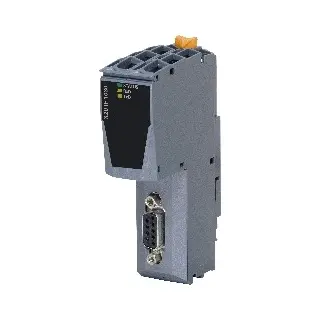

X20IF1030 – Interface Module RS485/RS422

Modul interface ini dirancang untuk ekspansi spesifik aplikasi dari kontroler seri X20. Dilengkapi dengan antarmuka RS485/RS422, modul ini memungkinkan konektivitas komunikasi serial yang andal.

• Koneksi RS485/RS422

• Digunakan sebagai modul ekspansi komunikasi untuk kontroler X20

Informasi Teknis

Deskripsi Singkat

• Modul komunikasi: 1x RS485/RS422

Informasi Umum

• B&R ID code: 0x1F28

• Indikator status: Modul dan transfer data (LED)

• Konsumsi daya: 0.42 W

• Sertifikasi: CE, UKCA, ATEX Zone 2, UL (cULus E115267), HazLoc (cCSAus 244665), DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka

• Sinyal: RS485/RS422

• Konektor: DSUB female 9-pin

• Jarak maksimum: 1200 m

• Kecepatan transfer: Maks. 115.2 kbit/s

• FIFO buffer: 16 byte (transmit dan receive)

• Resistor terminasi: Eksternal (menggunakan T-connector 0G1000.00-090)

• Controller: UART tipe 16C550 kompatibel

Properti Elektrikal

• Isolasi listrik: PLC terisolasi dari RS485/RS422 (IF1)

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian instalasi: 0–2000 m tanpa batasan; >2000 m, kurangi suhu ambient 0.5°C per 100 m

• Proteksi: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembapan relatif: 5–95%, tanpa kondensasi

Properti Mekanis

• Slot pemasangan: Dalam PLC seri X20

Download

HW Upgrade EXE - X20IF1030

Beberapa versi file upgrade untuk modul interface X20IF1030.

• V2.7 HW Upgrade (EXE) – exe 1.1.6.0 (484 KB)

• V3.0 HW Upgrade (EXE) – exe 1.1.6.0 (484 KB)

• V4.0 HW Upgrade (EXE) – exe 1.4.0.0 (786 KB)

Certificate PDF - Hazardous Location (HazLoc)

Sertifikat untuk penggunaan modul di area berbahaya.

• CSA HazLoc CoC X20, X67 – pdf 158 KB

Certificate PDF - ABS Marine

Sertifikasi desain produk untuk penggunaan kelautan.

• ABS Certificate of Product Design Assessment - X20 IO Series – pdf 454 KB

Certificate PDF - BV Marine

Sertifikat tipe persetujuan Bureau Veritas untuk sistem X20.

• BV Type Approval Certificate - X20 – pdf 556 KB

Certificate PDF - CCS Marine

Sertifikasi persetujuan tipe China Classification Society untuk sistem X20.

• CCS Type Approval Certificate - X20 – pdf 285 KB

Certificate PDF - DNV Marine

Persetujuan tipe dari Det Norske Veritas untuk aplikasi maritim.

• DNV Type Approval Certificate - X20 – pdf 194 KB

Certificate PDF - UL (Underwriters Laboratories)

Sertifikasi UL untuk sistem kontrol industri X20.

• E115267 UL CoC X20 – pdf 1 MB

Declaration PDF - ATEX

Deklarasi kesesuaian ATEX untuk penggunaan sistem X20 di zona eksplosif.

• EU Declaration ATEX X20 – pdf 218 KB

Declaration PDF - Conformity

Deklarasi kesesuaian untuk sistem PLC X20.

• EU Declaration of Conformity PLC X20 – pdf 169 KB

Certificate PDF - FTZU ATEX

Sertifikasi ATEX khusus dari FTZÚ untuk sistem X20.

• FTZU 09 ATEX 0083X – pdf 771 KB
