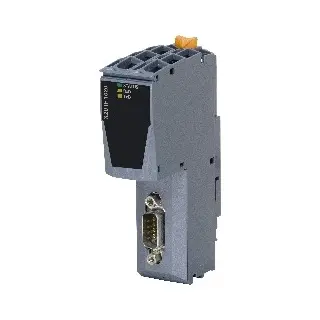

X20IF1020

Informasi Dasar

X20IF1020 adalah modul antarmuka komunikasi dari B&R yang digunakan untuk ekspansi spesifik aplikasi pada sistem kontroler X20. Modul ini dilengkapi dengan satu port RS232 yang dapat dikonfigurasi sebagai antarmuka online, sangat ideal untuk komunikasi serial dengan perangkat eksternal.

• Jenis Modul: Modul komunikasi RS232

• Antarmuka: 1x RS232 (DSUB 9-pin male)

• Kesesuaian Industri: Telah tersertifikasi CE, UL, ATEX (Zona 2), DNV, CCS, LR, KR, ABS, BV, KC

• Cocok untuk aplikasi: Industri, kelautan, lingkungan berbahaya (HazLoc), dan otomasi umum

Informasi Teknis

Antarmuka

• Tipe sinyal: RS232

• Jarak maksimal: 900 m

• Kecepatan transfer data: hingga 115.2 kbit/s

• FIFO buffer: 16 byte (transmit dan receive)

• Handshake: RTS, CTS

• Controller: UART tipe 16C550 compatible

• Format Data:

  • Data bit: 5 sampai 8

  • Parity: Ya / Tidak / Genap / Ganjil

  • Stop bit: 1 atau 2

• Network-capable: Tidak

Konsumsi Daya

• Daya: 0.35 W

• Isolasi Listrik: PLC terisolasi dari antarmuka RS232 (IF1)

Status & Diagnostik

• Indikator LED: Status modul & transfer data

Kondisi Operasi

• Orientasi pemasangan: Horizontal & vertikal

• Ketinggian instalasi:

  • 0–2000 m: tanpa batasan

  • 2000 m: pengurangan suhu lingkungan 0.5°C setiap 100 m

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu penyimpanan/transportasi: -40°C hingga 85°C

• Kelembapan relatif: 5% – 95% (tanpa kondensasi)

• Derating: Tidak diperlukan

• Perlindungan IP: IP20 menurut EN 60529

Properti Mekanik

• Slot pemasangan: Dalam X20 PLC

Sertifikasi Tambahan

• DNV: Suhu, kelembaban, getaran, dan EMC kategori B (cocok untuk jembatan kapal dan dek terbuka)

• HazLoc: Kelas I, Divisi 2, Grup ABCD, T5

• BV: EC33B (5 – 55°C, 4g, Bridge dan open deck)

Download

Automation Studio HW Upgrade

Versi perangkat lunak untuk modul X20IF1020, digunakan untuk upgrade kompatibilitas perangkat keras di Automation Studio.

• EXE V2.7 HW Upgrade (X20IF1020) – versi 1.1.6.0 (11/11/2013), 481 KB

• EXE V2.7 HW Upgrade (X20IF1020) – versi 1.2.0.0 (09/14/2018), 998 KB

• EXE V3.0 HW Upgrade (X20IF1020) – versi 1.2.0.0 (09/14/2018), 1 MB

• EXE V3.0 HW Upgrade (X20IF1020) – versi 1.1.6.0 (11/11/2013), 481 KB

• EXE V4.0 HW Upgrade (X20IF1020) – versi 1.5.0.0 (07/23/2021), 769 KB

Certificate

Sertifikat resmi untuk sertifikasi dan persetujuan kelautan serta lokasi berbahaya untuk modul X20IF1020.

• PDF HazLoc CSA CoC X20, X67 – versi 2.0 (16/02/2024), 158 KB

• PDF ABS Certificate of Product Design Assessment – versi 2.00 (13/01/2025), 454 KB

• PDF BV Type Approval Certificate – versi 1.00 (08/11/2022) - DE, 556 KB

• PDF CCS Type Approval Certificate – versi 1.00 (28/06/2024), 285 KB

• PDF DNV Type Approval Certificate – versi 11.0 (27/02/2024), 194 KB

• PDF UL CoC X20 – versi 2.40 (10/07/2023) - DE, 1 MB

• PDF EU Declaration ATEX X20 – versi 2023-07 (05/09/2023), 218 KB
