X20IF0000
Informasi Dasar

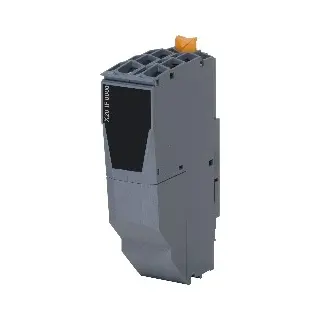

X20IF0000 – Dummy Module tanpa Fungsi Listrik
X20IF0000 adalah modul penutup yang dirancang untuk menutupi slot interface modul yang tidak digunakan pada sistem X20. Modul ini sangat penting dalam aplikasi yang menghadapi getaran tinggi, seperti di sektor maritim. Dibandingkan penutup biasa, dummy module ini menawarkan stabilitas tambahan yang dibutuhkan untuk kondisi operasi ekstrem. Meskipun tidak memiliki fungsi elektrik, X20IF0000 sangat penting untuk perlindungan dan integritas sistem secara keseluruhan.
Fitur Utama:
Penutup untuk slot interface modul yang tidak digunakan
Digunakan di sistem dengan kelelahan getaran tinggi, seperti di sektor kelautan
Tidak memiliki fungsi kelistrikan
Sudah termasuk dalam pengiriman dengan X20 controller
Informasi Teknis
Deskripsi Singkat
Aksesoris: Dummy module tanpa fungsi
Informasi Umum
Sertifikasi:
CE: Yes
UKCA: Yes
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat manual X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267 (Industrial control equipment)
HazLoc: cCSAus 244665 (Class I, Division 2, Groups ABCD, T5)
DNV:
Suhu: B (0 - 55°C)
Kelembaban: B (hingga 100%)
Getaran: B (4g)
EMC: B (bridge dan open deck)
CCS, KR, ABS: Yes
LR: ENV1
BV: EC33B
Suhu: 5 - 55°C
Getaran: 4g
EMC: Bridge dan open deck
Kondisi Operasional
Orientasi pemasangan:
Horizontal: Ya
Vertikal: Ya
Ketinggian pemasangan di atas permukaan laut:
0 - 2000 m: Tidak ada batasan
2000 m: Penurunan suhu lingkungan sebesar 0.5°C per 100 m
Tingkat proteksi: IP20 (EN 60529)
Kondisi Lingkungan
Suhu Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu Penyimpanan dan Transportasi: -40 hingga 85°C
Kelembaban Relatif (non-condensing):
Operasi, Penyimpanan, Transportasi: 5% – 95%
Properti Mekanis
Slot pemasangan: X20 PLC, X20BB3x, dan X20BB8x
Download
Automation Studio HW Upgrades
Berikut adalah file instalasi untuk pembaruan perangkat keras modul dummy X20IF0000.
EXE HW Upgrade X20IF0000
Versi 1.1.0.0 (23 Juli 2021)
Certificate - Hazardous Location
Dokumen sertifikasi untuk penggunaan di lingkungan berbahaya.
PDF 244665 CSA HazLoc CoC X20, X67
Versi 2.0 (16 Februari 2024)
Certificate - Maritime: ABS
Sertifikat penilaian desain produk untuk seri I/O X20 dari American Bureau of Shipping.
PDF ABS Certificate of Product Design Assessment - X20 IO Series
Versi 2.00 (13 Januari 2025)
Certificate - Maritime: BV
Sertifikat persetujuan tipe dari Bureau Veritas untuk X20.
PDF BV Type Approval Certificate - X20
Versi 1.00 (8 November 2022)
Certificate - Maritime: CCS
Sertifikat persetujuan tipe dari China Classification Society.
PDF CCS Type Approval Certificate - X20
Versi 1.00 (28 Juni 2024)
Certificate - Maritime: DNV
Sertifikat persetujuan tipe dari DNV untuk produk X20.
PDF DNV Type Approval Certificate - X20
Versi 11.0 (27 Februari 2024)
Certificate - UL
Sertifikat UL untuk perangkat kendali industri.
PDF E115267 UL CoC X20
Versi 2.40 (10 Juli 2023)
Declaration - EU ATEX
Deklarasi kesesuaian ATEX untuk sistem X20.
PDF EU Declaration ATEX X20
Versi 2023-07 (5 September 2023)
Declaration - EU Conformity
Deklarasi kesesuaian umum untuk PLC X20.
PDF EU Declaration of Conformity PLC X20
Versi 2021/10 (8 November 2021)
Certificate - ATEX
Sertifikat ATEX untuk sistem X20.
PDF FTZU 09 ATEX 0083X
Versi 3.00 (12 Oktober 2021)
Certificate - Maritime: KR
Sertifikat Korea Register untuk sistem X20.
PDF KR Type Approval Certificate MIL39390-AC003 (X20 System)
Versi 2.0 (5 Mei 2025)
Certificate - Maritime: Lloyd’s Register
Sertifikat dari Lloyd’s Register untuk produk X20.
PDF Lloyds Register (X20 only)
Versi 1.30 (7 Juli 2025)
