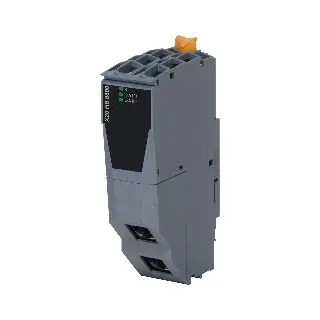

X20HB8880

Informasi Dasar

Kode Produk: X20HB8880

Deskripsi:

Modul X20HB8880 merupakan hub Fast Ethernet modular yang dapat digunakan secara universal baik pada jaringan Ethernet standar maupun POWERLINK. Mendukung kecepatan 100 Mbit/s (Fast Ethernet), hub ini dapat diperluas hingga total 6 port dengan menambahkan hingga 2 hub expansion module.

Fitur utama:

• 2x / 4x / 6x port Fast Ethernet

• Desain modular

• Mudah diperluas dengan modul tambahan

Informasi Teknis

Deskripsi Singkat

• Hub modular X20 dengan 2 slot untuk modul ekspansi hub tambahan

Informasi Umum

• Indikator Status: Status modul dan fungsi bus melalui LED

• Konsumsi daya: 2 W

• Sertifikasi:

  • CE, UKCA, UL (cULus), HazLoc (cCSAus)

  • ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc, IP20)

  • DNV (Temperatur B, Kelembaban B, Getaran B, EMC B)

  • CCS, LR (ENV1), KR, ABS, BV (EC33B), KC

Antarmuka

• Tipe: Hub base module

• Varian: 2x port RJ45 shielded

• Panjang kabel maksimum antar perangkat: 100 m

• Kecepatan transfer: 100 Mbit/s

• Lapisan fisik: 100BASE-TX

• Half-duplex: Ya

• Full-duplex: Tidak

• Autonegotiation dan Auto-MDI/MDIX: Ya

• Hub propagation delay: 0.96 – 1 µs

Properti Listrik

• Isolasi antara catu daya dan Ethernet (IF1 & IF2)

Kondisi Operasi

• Orientasi pemasangan: Horizontal & Vertikal

• Ketinggian pemasangan:

  • 0–2000 m: tanpa batasan

  • 2000 m: penurunan suhu lingkungan 0.5°C per 100 m

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu Operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu Penyimpanan/Transportasi: -40°C hingga 85°C

• Kelembaban Relatif: 5% hingga 95%, non-kondensasi

Properti Mekanis

• Perlu dipesan terpisah:

  • Terminal block: X20TB12

  • Power supply module: X20PS8002

  • Bus base: X20BB8x

• Dimensi Pitch (lebar base):

  • X20BB80: 37.5 mm

  • X20BB81: 62.5 mm

  • X20BB82: 87.5 mm

Download

Automation Studio HW Upgrade

• V4.0 HW Upgrade (X20HB8880) – EXE X20HB8880

  Versi software upgrade V4.0 untuk modul X20HB8880, kompatibel dengan Automation Studio.

Grup: Software Tools

Certificates

• 244665 CSA HazLoc CoC X20, X67 – PDF

  Sertifikat CSA untuk penggunaan di lokasi berbahaya (HazLoc), meliputi X20 dan X67.

• ABS Certificate of Product Design Assessment - X20 IO Series – PDF

  Sertifikat penilaian desain produk dari ABS untuk seri I/O X20.

• BV Type Approval Certificate - X20 – PDF

  Sertifikat persetujuan tipe dari Bureau Veritas untuk sistem X20.

• CCS Type Approval Certificate - X20 – PDF

  Sertifikat CCS untuk persetujuan tipe sistem X20.

• DNV Type Approval Certificate - X20 – PDF

  Sertifikat persetujuan tipe dari DNV untuk modul X20.

• E115267 UL CoC X20 – PDF

  Sertifikasi UL (Underwriters Laboratories) untuk sistem X20.

• EU Declaration ATEX X20 – PDF

  Deklarasi kesesuaian ATEX untuk sistem X20 (Zona 2 lingkungan eksplosif).

• EU Declaration of Conformity PLC X20 – PDF

  Deklarasi kesesuaian Eropa untuk sistem PLC X20.

• FTZU 09 ATEX 0083X – PDF

  Sertifikasi ATEX dari FTZU untuk sistem X20.

• KR Type Approval Certificate MIL39390-AC003 (X20 System) – PDF

  Sertifikasi persetujuan tipe dari Korean Register (KR) untuk sistem X20.

• Lloyds Register (X20 only) – PDF

  Sertifikat dari Lloyd’s Register untuk sistem X20 (hanya X20).
