X20HB8815

Informasi Dasar

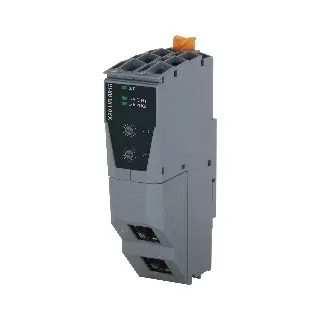

X20HB8815 – POWERLINK TCP/IP Gateway

X20HB8815 adalah modul gateway yang menghubungkan jaringan POWERLINK V2 dengan jaringan TCP/IP, memungkinkan pertukaran data aplikasi seperti HMI, diagnostik, dan parameter melalui protokol Ethernet. Modul ini berfungsi seperti switch Layer 2 (dengan pengecualian untuk paket POWERLINK siklik), dan menerapkan prinsip store-and-forward.

Modul ini juga mendukung hingga 2 slot untuk modul ekspansi hub tambahan (seperti X20cHB2880 / X20cHB2881), tetapi tidak kompatibel dengan modul I/O maupun protokol POWERLINK V1.

Fitur Utama:

Gateway untuk komunikasi antara jaringan POWERLINK dan TCP/IP
Hingga 2 slot ekspansi hub
3x/5x POWERLINK hub port
Port “ETH” untuk TCP/IP dan port “PLK” untuk POWERLINK
Kompatibel dengan mounting horizontal dan vertikal
Tidak memerlukan konfigurasi gateway tambahan
POWERLINK adalah protokol Ethernet real-time berstandar terbuka

Informasi Teknis

Deskripsi Singkat:

POWERLINK controlled node dengan hingga 2 slot untuk modul hub ekspansi

Indikator Status dan Diagnostik:

Status modul dan fungsi bus: melalui indikator LED dan software

Konsumsi Daya:

Sertifikasi:

CE, UKCA
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
UL: cULus E115267
HazLoc: cCSAus 244665
DNV: Suhu, kelembapan, getaran, dan EMC kategori B
CCS, LR, KR, ABS, BV (EC33B), KC

Antarmuka:

2x RJ45 shielded (POWERLINK dan TCP/IP)
Panjang kabel maksimal antar stasiun: 100 m
Kecepatan transfer:
- POWERLINK: 100 Mbit/s
- TCP/IP: 10/100 Mbit/s
Fitur: Half-duplex, autonegotiation, auto-MDI/MDIX
Delay propagasi hub: 0.96 – 1 µs

Isolasi Listrik:

Catu daya terisolasi dari Ethernet dan POWERLINK

Kondisi Operasional:

Orientasi pemasangan: Horizontal dan vertikal
Ketinggian hingga 2000 m tanpa batasan
2000 m: suhu lingkungan dikurangi 0,5°C per 100 m
Proteksi: IP20

Kondisi Lingkungan:

Suhu operasi:
- Horizontal: -25 hingga 60°C
- Vertikal: -25 hingga 50°C
Suhu penyimpanan/transport: -40 hingga 85°C
Kelembapan relatif: 5% – 95%, non-kondensasi

Properti Mekanis:

Diperlukan pemesanan terpisah:
- Terminal block X20TB12
- Power supply module X20PS8002
- Bus base X20BB8x
Lebar pitch tergantung tipe bus base:
- X20BB80: 37.5 mm
- X20BB81: 62.5 mm
- X20BB82: 87.5 mm
