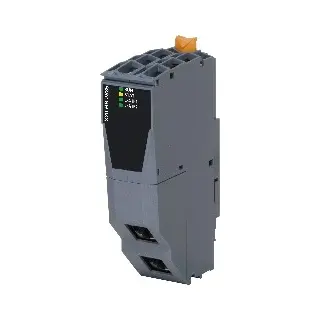

X20HB2885
Informasi Dasar
X20HB2885 adalah modul hub ekspansi aktif dari B&R yang menyediakan solusi untuk koneksi Ethernet redundan. Modul ini dilengkapi dengan 2 port Fast Ethernet hub dan dapat dipasang langsung pada slot ekspansi di X20BC8084 atau X20HB8884, memungkinkan pengkabelan redundan untuk meningkatkan keandalan sistem.
Fitur penting:
Hot-swap-capable (dapat dilepas/pasang tanpa mematikan sistem)
2x RJ45 shielded dengan dukungan Auto-MDI/MDIX
Status modul dan jaringan ditampilkan melalui LED
Kompatibel dengan sistem kontrol redundan B&R
Cocok untuk aplikasi industri kritis di lingkungan berbahaya (ATEX, UL HazLoc, DNV, CCS, ABS, dll.)
Informasi Teknis
Hub
2-port Fast Ethernet hub untuk pengkabelan redundan
Propagation delay: 0.96–1 µs
Kecepatan transfer: 100 Mbit/s (100BASE-TX)
Indikator Status
LED untuk status modul dan fungsi bus
Konsumsi Daya
1.17 W
Tidak ada konsumsi tambahan dari aktuator
Antarmuka
Tipe: Hub ekspansi aktif
2x RJ45 shielded
Panjang kabel maksimum antar stasiun: 100 m
Half-duplex: Ya
Full-duplex: Tidak
Autonegotiation & Auto-MDI/MDIX: Ya
Isolasi Listrik
Isolasi antara catu daya dan port Ethernet (IF1 dan IF2)
Kondisi Operasi
Pemasangan horizontal dan vertikal: Didukung
Ketinggian 0–2000 m: Tanpa batasan
2000 m: Derating suhu 0.5°C per 100 m
Proteksi: IP20
Suhu Lingkungan
Operasional: -25°C hingga 60°C (horizontal), -25°C hingga 50°C (vertikal)
Penyimpanan & Transportasi: -40°C hingga 85°C
Kelembaban: 5% – 95% (tanpa kondensasi)
Sertifikasi
CE, UKCA
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
UL cULus E115267, HazLoc cCSAus 244665
DNV, CCS, KR, ABS, KC
Kompatibilitas Slot
Slot ekspansi hub untuk X20BC8084 dan X20HB8884
