X20HB2881

Informasi Dasar

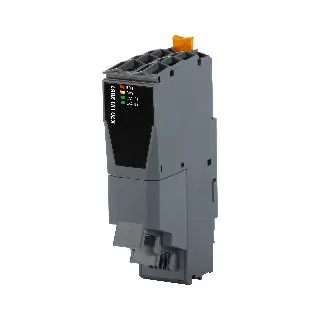

X20HB2881 – Hub Expansion Module (2x 100BASE-FX Fiber Optic)

X20HB2881 adalah modul ekspansi hub yang dirancang untuk digunakan bersama dengan bus controller POWERLINK X20BC8083 atau hub mandiri seperti X20HB8880 dan X20HB8815. Modul ini menyediakan 2 port Fast Ethernet dengan koneksi fiber optic (multimode 62.5/125 µm atau 50/125 µm) menggunakan konektor duplex LC. Modul ini hanya kompatibel jika hardware revision perangkat host adalah ≥F0. Status modul dan jaringan ditampilkan melalui LED indikator.

Informasi Teknis

Jenis Modul: Ekspansi hub untuk sistem X20
Antarmuka: 2x female duplex LC (100BASE-FX)
Kecepatan Transfer: 100 Mbit/s (Half-duplex, tanpa autonegotiation)
Delay Propagasi Hub: 0.96 – 1 µs
Panjang Maksimum Kabel:
- Half-duplex: hingga 175 m
- POWERLINK: hingga 2 km
Panjang Gelombang:
- Tipikal: 1300 nm
- Rx dan Tx: 1270–1380 nm
Kabel Fiber yang Didukung:
- 62.5/125 µm (NA = 0.275) → 11 dB
- 50/125 µm (NA = 0.200) → 7.5 dB

Konsumsi Daya:

2.3 W (rev. <E0: 2.8 W)

Isolasi Listrik:

Power supply terisolasi dari Ethernet (IF1 dan IF2)

Indikator Status:

Modul dan fungsi bus ditampilkan dengan LED

Sertifikasi:

CE, UKCA
ATEX (Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20)
UL (cULus E115267)
HazLoc (cCSAus Class I, Div. 2, Groups ABCD, T5)
DNV (Kondisi lingkungan B: suhu, kelembapan, getaran, EMC)
CCS, KR, ABS, LR (ENV1), BV (EC33B), KC

Kondisi Operasi:

Orientasi pemasangan: Horizontal / Vertikal
Suhu Operasi:
- Horizontal, 1 hub: -25 s/d 55°C (rev. <E0: 0–45°C)
- Horizontal, ≥2 hub: -25 s/d 50°C (rev. <E0: 0–40°C)
- Vertikal, 1 hub: -25 s/d 40°C
- Vertikal, ≥2 hub: -25 s/d 35°C
Kelembaban Relatif: 5%–95% (non-kondensasi)
Ketinggian Pemasangan:
- Hingga 2000 m: tanpa pembatasan
- 2000 m: penurunan suhu ambient 0.5°C per 100 m
Penyimpanan/Transportasi: -40 s/d 85°C
