X20HB2880

Informasi Dasar

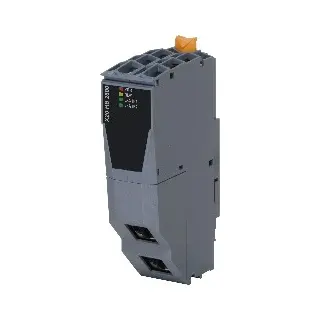

X20HB2880 – Hub Expansion Module

Modul ekspansi hub dengan 2 port Ethernet 100BASE-TX. Digunakan sebagai ekspansi modular pada sistem POWERLINK, khususnya untuk X20BC8083, X20HB8880, dan X20HB8815. Slot tambahan tersedia tergantung pada basis bus. Status modul dan jaringan ditampilkan melalui indikator LED.

Informasi Teknis

Deskripsi Singkat

Hub 2-port Fast Ethernet untuk ekspansi hub.

Informasi Umum

• Indikator status: Status modul dan fungsi bus dengan LED

• Konsumsi daya: 1,17 W

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20)

  • UL (cULus E115267), HazLoc (cCSAus 244665)

  • DNV (Temperatur B, Kelembaban B, Getaran B, EMC B)

  • CCS, LR (ENV1), KR, ABS, BV (EC33B), KC

Antarmuka

• Tipe: Modul ekspansi hub

• Varian: 2x RJ45 shielded

• Panjang kabel: Maks. 100 m per segmen

• Kecepatan transfer: 100 Mbit/s

• Fisik: 100BASE-TX, Half-duplex (Ya), Full-duplex (Tidak)

• Autonegotiation dan Auto-MDI/MDIX: Ya

• Delay propagasi hub: 0.96 – 1 µs

Sifat Kelistrikan

• Isolasi listrik: Catu daya terisolasi dari Ethernet (IF1 & IF2)

Kondisi Operasi

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian instalasi:

  • 0–2000 m: tanpa batasan

  • 2000 m: pengurangan suhu lingkungan 0,5°C per 100 m

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Temperatur operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan & transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95% non-kondensasi

Sifat Mekanis

• Slot: Untuk ekspansi hub modul X20BC8083 dan X20HB8880

Download

Automation Studio HW Upgrade

Software upgrade untuk X20HB2880 (format EXE)

• V1.2.0.0 (07/23/2021) – exe X20HB2880

Certificate – HazLoc

Sertifikasi CSA Hazardous Location untuk X20 dan X67

• 244665 CSA HazLoc CoC X20, X67 (PDF)

Certificate – ABS

Sertifikat Desain Produk untuk seri X20 dari ABS (American Bureau of Shipping)

• ABS Certificate of Product Design Assessment - X20 IO Series (PDF)

Certificate – BV

Sertifikat Tipe Persetujuan Bureau Veritas (Bahasa Jerman)

• BV Type Approval Certificate - X20 (PDF)

Certificate – CCS

Sertifikasi Tipe CCS (China Classification Society) untuk X20 System

• CCS Type Approval Certificate - X20 (PDF)

Certificate – DNV

Sertifikat Approval Tipe dari DNV untuk sistem X20

• DNV Type Approval Certificate - X20 (PDF)

Certificate – UL

Sertifikat UL CoC untuk X20 (Bahasa Jerman)

• E115267 UL CoC X20 (PDF)

Declaration – ATEX

Deklarasi EU untuk sertifikasi ATEX X20

• EU Declaration ATEX X20 (PDF)

Declaration – EU Conformity (PLC X20)

Deklarasi Kesesuaian EU untuk PLC seri X20

• EU Declaration of conformity PLC X20 (PDF)

Certificate – ATEX FTZU

Sertifikat ATEX FTZU 09 ATEX 0083X

• FTZU 09 ATEX 0083X (PDF)

Certificate – KR

Sertifikasi Approval dari Korean Register MIL39390-AC003

• KR Type Approval Certificate MIL39390-AC003 (PDF)

Certificate – Lloyds Register

Sertifikasi Lloyd’s Register untuk sistem X20

• Lloyds Register (X20 only) (PDF)
