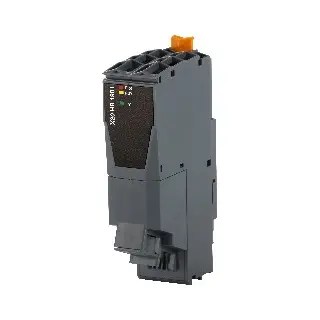

X20HB1881

Informasi Dasar

Model: X20HB1881

Jenis: Hub Expansion Module

Deskripsi:

Modul ekspansi hub dengan 1 port 100BASE-FX menggunakan kabel fiber optic multimode. Cocok untuk digunakan dengan bus controller POWERLINK seperti X20BC8083, X20BC8084 (rev. D0 atau lebih tinggi), serta hub mandiri X20HB8880 (rev. F0 atau lebih tinggi). Mendukung hot-swap dan koneksi hingga jarak 2 km.

Fitur Utama:

1x antarmuka Fast Ethernet untuk kabel fiber optic
Konektor duplex LC
Kabel fiber multimode 62.5/125 µm atau 50/125 µm
Jarak maksimal hingga 2 km
Indikator LED untuk status modul dan jaringan
Cocok untuk aplikasi industri dan lingkungan keras

Informasi Teknis

Deskripsi Singkat:

Hub ekspansi Ethernet cepat (100 Mbit/s) untuk kabel fiber optic

Indikator dan Diagnostik:

Status modul: Ya (LED)
Fungsi bus: Ya (LED)

Konsumsi Daya:

1.45 W (rev. < D0: 1.65 W)

Sertifikasi:

CE, UKCA, ATEX (Zona 2), UL, HazLoc, DNV, CCS, LR, ABS, BV, KC

Antarmuka:

Tipe: Modul ekspansi hub
Konektor: 1x duplex LC (female)
Physical Layer: 100BASE-FX
Duplex: Half-duplex
Auto-negotiation / MDI-X: Tidak didukung
Delay propagasi: 0.96 – 1 µs
Gelombang optik: 1300 nm (Rx dan Tx: 1270–1380 nm)
Panjang segmen maksimum:
- Half-duplex: 175 m
- POWERLINK: 2 km
Power budget optik:
- 62.5/125 µm: 11 dB
- 50/125 µm: 7.5 dB

Isolasi Listrik:

Power supply terisolasi dari Ethernet

Kondisi Operasional:

Orientasi pemasangan: Horizontal dan vertikal
Ketinggian pemasangan:
- 0–2000 m: Tidak ada batasan
- 2000 m: Reduksi suhu 0.5°C per 100 m
Proteksi: IP20

Kondisi Lingkungan:
