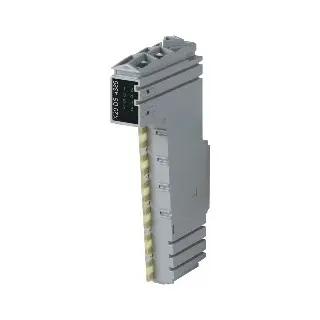

X20DS4389

X20DS4389

https://odoo.dwiparaya.com/web/image/product.template/1063/image_1920?unique=5ce1747

Informasi Dasar

Modul X20DS4389 adalah digital signal processor dengan fungsi edge detection dan generation yang sangat presisi. Dirancang untuk aplikasi yang membutuhkan pencatatan waktu sinyal input/output dengan resolusi tinggi hingga 125 ns, serta kemampuan oversampling baik untuk input maupun output. Modul ini juga dapat mendeteksi perubahan sinyal cepat seperti tanda registrasi tanpa terpengaruh siklus X2X Link, serta menghasilkan sinyal output dengan waktu yang sangat tepat.

Dengan total 8 kanal digital, 4 di antaranya khusus input dan 4 lainnya dapat dikonfigurasi sebagai input atau output melalui perangkat lunak, X20DS4389 sangat ideal untuk sistem kontrol yang memerlukan fleksibilitas tinggi. Fitur tambahan termasuk deteksi tepi dengan buffer riwayat, pengukuran durasi pulsa, dan pengukuran waktu diferensial.

Informasi Teknis

  • Jenis Modul: Modul I/O digital dengan kemampuan edge detection & generation

  • Kanal Digital:

    • 4 input tetap

    • 4 kanal konfigurable (input/output)

  • Fungsi Deteksi Tepi:

    • 4 unit dengan histori 4 event/unit

    • Resolusi timestamp 125 ns

    • Input maksimum 40 kHz

  • Fungsi Pembangkitan Tepi:

    • 4 unit, resolusi 1 µs

    • Absolute terhadap NetTime dan relative terhadap edge lain

  • Fungsi Oversampling:

    • Input dan output, waktu sampling 25–255 µs

    • Kapasitas hingga 64 bit per siklus X2X Link

  • Sinyal Input:

    • Tegangan nominal: 24 VDC ±20%

    • Arus input: ~1.3 mA

    • Threshold: Low < 5 VDC, High > 15 VDC

  • Sinyal Output:

    • Konfigurasi Push, Pull, atau Push-Pull

    • Arus nominal: 0.1 A per kanal, total 0.4 A

    • Perlindungan: Shutdown termal dan proteksi beban induktif

  • Isolasi:

    • Antar kanal dan bus: 500 Veff

    • Antar kanal: tidak terisolasi

  • Konsumsi Daya:

    • Bus: 0.01 W

    • Internal I/O: 1.5 W

  • Dimensi Mekanik:

    • Jarak antar pin: 12.5 mm (+0.2 mm)

    • Terminal block: X20TB12 (pesan terpisah)

    • Bus module: X20BM11 (pesan terpisah)

  • Kondisi Operasional:

    • Suhu operasi: -25 °C hingga 60 °C (horizontal), 50 °C (vertikal)

    • Kelembaban: 5–95% RH tanpa kondensasi

    • Proteksi: IP20

  • Sertifikasi:

    • CE, UKCA, ATEX Zone 2, UL/cULus, HazLoc, DNV (T: B, H: B, V: B, EMC: B)

    • CCS, LR ENV1, KR, ABS, BV (EC33B), KC
