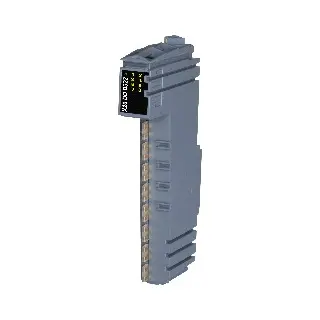

X20DOD322

Informasi Dasar

Kode Material: X20DOD322

Deskripsi:

Modul output digital dengan 8 kanal output, mendukung koneksi 1-kawat atau 2-kawat dan ground untuk catu daya sinyal. Setiap kanal output dirancang untuk sirkuit sumber (source). Modul ini dilengkapi dengan perlindungan output internal.

Fitur utama:

8 output digital
Koneksi source
Koneksi 2-kawat
Ground untuk catu daya sinyal
Perlindungan output internal

Informasi Teknis

Deskripsi Singkat

I/O module dengan 8 output digital 24 VDC untuk koneksi 1-kawat atau 2-kawat

Informasi Umum

B&R ID code: 0xC0E9
Indikator status: Per kanal (fungsi I/O), status operasi, status modul
Diagnostik:
- Status modul: LED + software
- Output: LED + software
Konsumsi daya:
- Bus: 0.19 W
- Internal I/O: 0.8 W
- Tambahan dari aktuator resistif: +0.28 W
Sertifikasi: CE, UKCA, ATEX (Zone 2), UL, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC

Output Digital

Jenis output: FET sumber arus
Tegangan nominal: 24 VDC
Tegangan switching: 24 VDC (-15%/+20%)
Arus output per kanal: 0.5 A
Total arus output: 4 A
Tipe koneksi: 1-kawat atau 2-kawat
Perlindungan output:
- Thermal shutdown jika overcurrent/short-circuit
- Dioda internal untuk beban induktif
Status diagnostik: Monitoring output dengan delay 10 ms
Arus bocor saat output off: 5 µA
RDS(on): 140 mΩ
Arus short-circuit puncak: <3 A
Waktu pulih overload/short: ~10 ms
Delay switching:
- 0 → 1: <300 µs
- 1 → 0: <300 µs
Frekuensi switching (beban resistif): Maks. 500 Hz
Tegangan braking untuk beban induktif: ±45 VDC
Tegangan isolasi channel ke bus: 500 Veff

Properti Listrik

Isolasi channel terhadap bus
Tidak ada isolasi antar channel dan catu daya I/O

Kondisi Operasi

Orientasi pemasangan: Horizontal & vertikal
Ketinggian pemasangan:
- 0–2000 m: tanpa batas
- 2000 m: penurunan suhu ambient 0.5°C per 100 m
Proteksi IP: IP20
